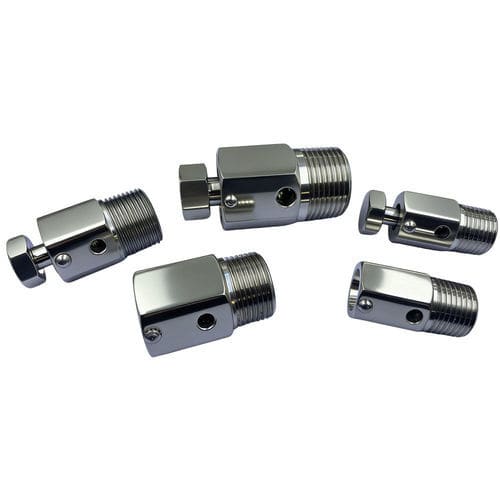

Válvula de drenagem

de pressãomanualde sangria

Visão geral do produto
Válvula de drenagem AJL Standard Cap / Soquete hexagonal (tipo esfera com vedação dura) projetada para drenagem, ventilação e manutenção de válvulas de esfera, comportas e equipamentos de cabeçote de poço em aplicações de petróleo, gás e tratamento de água industrial. Equipado com porta de ventilação e pino de parada para operação controlada. Conexões NPT padrão e opções personalizadas disponíveis.

Especificações de interface
Roscas padrão: 1/2-14NPT, 3/4-14NPT, 1-11.5NPT. Tamanhos e conexões não padronizados disponíveis mediante solicitação.

Tipo de produto
Válvula de sangria com cabeça sextavada padrão; válvula de sangria com soquete sextavado interno.

Âmbito de aplicação
Drenagem, alívio de pressão e descarga em válvulas de esfera, comportas, cabeças de poço, preventores de blowout e válvulas principais de dutos em sistemas de petróleo, gás e tratamento de água industrial.

Material do corpo
316SS ou 304SS; materiais ou tratamentos não padrão disponíveis por personalização.

Meio de trabalho
Petróleo, gás natural, água e fluidos de processo compatíveis.

Especificações de desempenho

• Teste hidrostático (alta pressão de água): 35–135 MPa por 2 minutos
• Teste de pressão de ar: 0,6–0,8 MPa por 2 minutos

Estrutura do produto
Estrutura de esfera com vedação dura e assentos de precisão para assegurar vedação estável em alta pressão.

Material da esfera
Liga de carboneto de tungstênio YG6 para resistência ao desgaste e à corrosão em serviços exigentes.

Pressão de operação
≤ 10.000 PSI (aprox. 68,9 MPa).

Temperatura de operação
-50°C a 200°C dependendo de material e configuração de vedação.

Introdução do produto
A válvula de drenagem AJL Standard Cap / Soquete hexagonal é projetada para operações confiáveis de drenagem e ventilação em ambientes de petróleo, gás e tratamento de água. A esfera com vedação dura e o corpo em aço inoxidável proporcionam longa vida útil e desempenho sem vazamentos em alta pressão. Opções de rosca NPT padrão facilitam a instalação; conexões personalizadas são suportadas para requisitos específicos de projeto.

Principais vantagens
Materiais duráveis
Corpo em 316SS/304SS e esfera em carboneto de tungstênio YG6 oferecem resistência à corrosão e ao desgaste em condições severas.

Vedação em alta pressão
Projeto de vedação dura classificado até 10.000 PSI e validado por testes hidrostáticos e pneumáticos para garantir vedação confiável.

Projeto prático
Porta de ventilação e pino de parada permitem drenagem segura e controlada. Disponível nas versões Standard Cap e Soquete hexagonal conforme necessidade de instalação e operação.

Conexões flexíveis
Tamanhos padrão NPT com opções de personalização não padrão para se ajustar a vários sistemas de tubulação.

Aplicações
Uso em plataformas de perfuração, dutos de gás natural, estações de processamento de gás, sistemas de tratamento de água industrial, cabeçotes de poços, preventores de blowout e válvulas principais de dutos onde é necessário drenagem e ventilação controlada.

Marca e origem
Marca AJL. Fabricado em Suzhou, China com usinagem profissional e controle de qualidade rigoroso.

Especificações técnicas

• Nome da peça: Válvula de drenagem
• Modelo: AJL Standard Cap / Soquete hexagonal
• Especificações de interface: 1/2-14NPT; 3/4-14NPT; 1-11.5NPT (personalização disponível)
• Tipo de produto: Válvula de sangria cabeça sextavada padrão; válvula de sangria cabeça sextavada interna
• Material do corpo: 316SS, 304SS (materiais personalizáveis disponíveis)
• Material da esfera: Liga de carboneto de tungstênio YG6
• Meio de trabalho: Petróleo, gás natural, água
• Pressão de operação: ≤ 10.000 PSI
• Temperatura de operação: -50°C a 200°C
• Testes de desempenho: Hidrostático 35–135 MPa por 2 min; Ar 0,6–0,8 MPa por 2 min
• Estrutura do produto: Válvula de esfera com vedação dura
• Local de origem: Suzhou, China
• Marca: AJL
