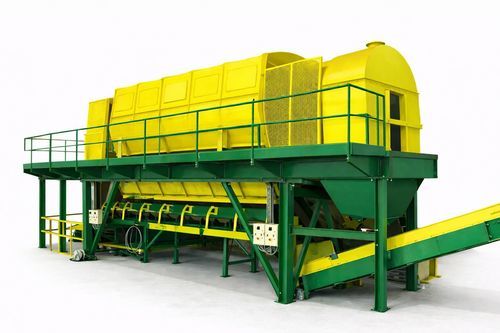

Peneira de tambor

rotativapara produtos a granelpara cargas pesadas

Visão geral do produto
As peneiras rotativas (trommels) são unidades de peneiramento rotativas projetadas para a separação contínua de materiais a granel em ambientes de processamento industrial. Resultam de décadas de experiência em projeto mecânico e integração modular de plantas.

Estrutura base
Chassi modular projetado para resistência estrutural, operação silenciosa e integração simplificada em layouts de planta complexos.

Sistema de transmissão
Rodas de acionamento, de suporte e de guia revestidas em poliuretano para reduzir vibração e ruído em altas velocidades de operação. A transmissão é dimensionada para ciclos de trabalho industriais e desempenho confiável.

Separação
Painéis de peneiramento disponíveis com várias formas e tamanhos de abertura, incluindo proteções anti-enrolamento para evitar aprisionamento de material.

Facilidade de manutenção
Equipados com amplas plataformas de acesso, múltiplos pontos de acesso para manutenção, grandes portas de segurança monitoradas e iluminação interna integrada para facilitar inspeções e serviços.

Transporte e design modular
As peneiras rotativas são construídas a partir de seções modulares que podem ser montadas em mais de 30 configurações. O comprimento de peneiramento pode ser estendido até 25 m ao combinar duas unidades. Uma versão parafusada está disponível para simplificar o transporte e montagem de modelos de grande porte.

Dados técnicos - comprimentos e diâmetros comuns
Tambor do trommel: 3.000 x 12.000 | 3.000 x 10.000 | 2.500 x 14.000 | 2.500 x 12.000 | 2.500 x 10.000 | 2.500 x 8.000 | 2.500 x 6.000 | 1.800 x 5.000
Comprimento total (mm): 16.450 | 14.345 | 19.740 | 16.893 | 14.893 | 12.570 | 10.492 | 9.144
Comprimento da peneira (mm): 12.005 | 10.000 | 6.992 + 6.992 | 12.000 | 10.000 | 8.000 | 6.000 | 5.000
Diâmetro da peneira (mm): 3.000 | 3.000 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 1.800
Largura total (mm): 4.350 | 4.350 | 3.800 | 3.750 | 3.750 | 3.750 | 3.400 | 3.450
Altura total (mm): 3.727 | 3.727 | 3.661 | 3.663 | 3.663 | 3.664 | 3.640 | 2.790
Peso (t): 35 | 33 | 18 + 18.5 | 27 | 24 | 21.7 | 16.2 | 10.3
Inclinação (°): 3° | 3° | 3° | 3° | 3° | 3° | 3° | 3°
Capacidade (m³/h): 161 | 135 | 161 | 135 | 112 | 90 | 67 | 56

Características / especificações técnicas

• Construção modular: mais de 30 configurações possíveis
• Comprimento de peneiramento extensível até 25 metros combinando unidades
• Chassi projetado para operação silenciosa e vida útil prolongada dos componentes críticos
• Rodas de acionamento, suporte e guia revestidas em poliuretano para baixas vibrações e operação silenciosa
• Painéis de peneiramento com várias formas de abertura e proteção anti-enrolamento
• Facilidade de manutenção: plataformas largas, múltiplos acessos, portas de segurança monitoradas e iluminação interna
• Versão parafusada disponível para facilitar transporte e montagem de modelos grandes
• Tamanhos típicos de tambor e capacidades correspondentes: ver tabela acima
