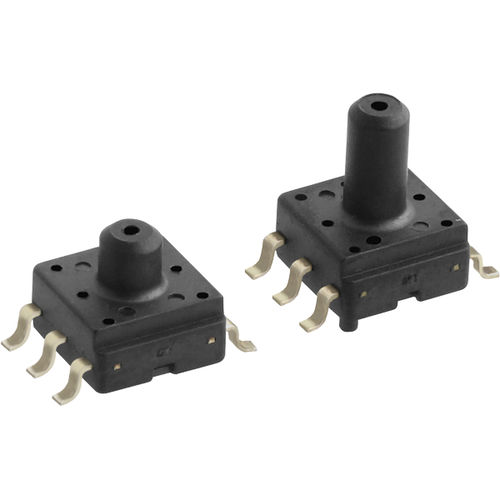

Sensor de pressão relativa AP3 / AG3

piezorresistivoanalógicodigital

A PEWATRON lançou a nova série A3 de sensores de pressão manométrica da Fujikura. As séries AG3 e AP3 são compatíveis na configuração de pegadas e pinos com as séries F e X, mas com melhor desempenho de precisão total (< +/-1,5%) e uma saída de ruído muito baixa. A série AG3 & AP3 analógica é um sistema de dois chips composto por um chip sensor MEMS e um chip condicionador de sinal. O IC de condicionamento de sinal não tem passos de conversor A/D e D/A no amplificador de ganho, e a amplificação é projetada com uma saída de ruído muito baixa. Como uma função única, o AG3 e o AP3 também têm detecção de limiar de pressão de ponto único. A saída analógica da medição da pressão e uma tensão limite são fornecidas a um comparador interno que compara as duas tensões. A saída digital é um resultado de comparação. Uma aplicação muito popular da série AG3 e AP3 é para dispositivos de monitorização de tensão arterial não-invasiva (NiBP) de alta gama, onde a baixa amplificação de ruído proporciona um enorme benefício em toda a gama de pressões sanguíneas medidas. Com uma filtragem adequada, o ruído de pico a pico é bem inferior a 0,02 mmHg. Outra aplicação de importância crescente é a opção de detecção de limiar de pressão de ponto único. Esta função permite a concepção de pressóstatos muito pequenos e baratos e activa um interruptor ou detecta actividade. Isto é muito importante para aplicações com restrições de espaço ou para construções pequenas e leves, onde a pressão é monitorizada.
