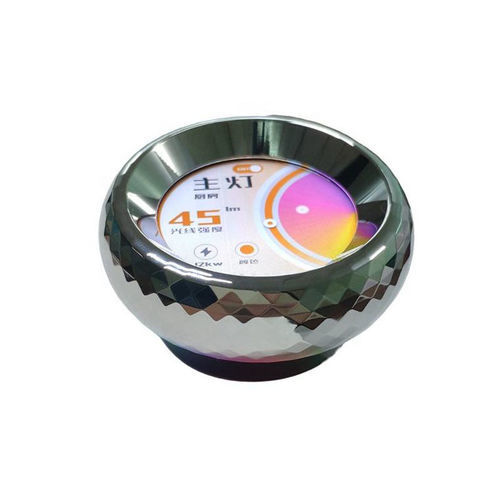

Módulo de visualização TFT LCD ASK0153NA01N3636R06C01

em cores360 x 360para sensor

Visão geral do produto
Módulo LCD TFT redondo transmissivo de 1,53 polegadas para dispositivos inteligentes com montagem em painel. Inclui MCU driver e memória WINBOND; comunica via interface UART de 4 pinos. Modelo: ASK0153NA01N3636R06C01, Marca: ASK.

Especificações principais

• Painel de visualização: ecrã TFT redondo transmissivo 1,53" (diâmetro 40 mm)
• Resolução: 360 × 360 pixels
• Brilho: 200 nit
• Interface de sinal: 4 pinos (UART)
• MCU driver: AT32F415CBT7
• Memória: WINBOND
• Temperatura de operação: -20℃ a 70℃
• Montagem: montagem em painel
• Aplicação: automação residencial e dispositivos inteligentes embutidos
• Modelo / Marca: ASK0153NA01N3636R06C01 / ASK

Integração e interface elétrica

• Comunicação principal: UART através de conector de 4 pinos (interface MCU)
• MCU driver onboard para controlo do ecrã e integrações embutidas
• Verificar pinout do conector e footprint da PCB nas imagens antes da integração

Ambiental e mecânica

• Diâmetro do ecrã: 40 mm (1,53") — adequado para recortes circulares e montagem em painel
• Intervalo de operação: -20℃ a 70℃ para ambientes industriais e de consumo
• Modo TFT transmissivo; planeado para uso com iluminação frontal

Embalagem e entrega

• Unidade de venda: item único
• Tamanho da embalagem: 16 x 10 x 8 cm
• Peso bruto: 0,100 kg

Imagens do produto
Galeria com múltiplas imagens mostrando frente, lateral, PCB/conectores e vistas de instalação para apoiar a integração mecânica e elétrica.
