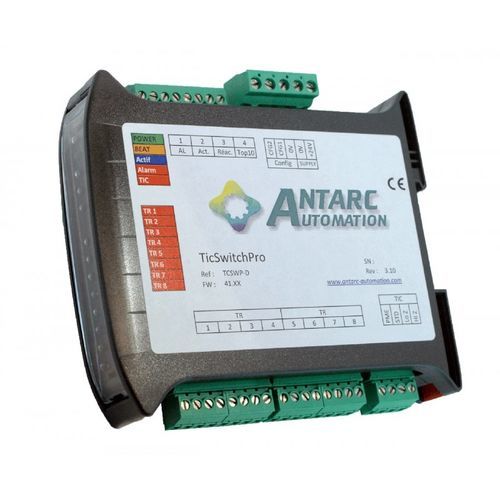

Descodificador TicSwitch®
Guardar nos favoritos
Comparar
Descrição
Apresentação
Funcionalidades principais
Compatibilidade e faixas tarifárias suportadas
Configuração específica
Áreas de aplicação
Características / especificações técnicas
- Decodificador de sinais de teleinformação cliente (TIC) de contadores eletrónicos para extração da faixa tarifária em curso.
- Informação disponibilizada em 8 saídas sem potencial NA.
- Versão Pro: contagem de energia ativa, reativa e Top10 disponível nas saídas OptoMos. Saída OptoMos dedicada para alarme "Falta de sinal TIC".
- Alimentação: 10–30VDC ou 85–264VAC consoante a versão.
Funcionalidades principais
- 1 entrada TIC opto‑isolada (acoplador opto‑isolado integrado) com configuração alta/baixa impedância para coexistência com sistemas de terceiros.
- 8 saídas TOR para faixas tarifárias.
- Versões Pro e de Desligamento de Carga: 4 saídas de pulso de energia (OptoMos).
- Pulso selecionável (100 Wh por defeito ou 10 Wh via jumper externo). Versão DN: pulsos até 20 Hz (subscrições até 720 kW a 10 Wh/pulso). Versão DH: 60 Hz (subscrições até 2 MW a 10 Wh/pulso).
- Sem necessidade de software ou hardware dedicado; entregue pronto a usar.
Compatibilidade e faixas tarifárias suportadas
- Compatível com contadores eletrónicos Azul (CBE), Amarelo (CJE), Verde (ICE), LINKY, PME‑PMI, SAPHIR (se saída TIC presente, 1200 ou 9600 baud).
- Suporta contadores em injeção (cogeração, fotovoltaico, eólico).
- Suporta tarifas:
- Azul (CBE): até 6 faixas (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR).
- Linky (LNK): 1 a 8 faixas.
- Amarelo (CJE): 6 faixas (HPE/HCE/HPH/HCH/P/PM).
- Verde (ICE): até 8 faixas (PM/HH/HPE/HCE (A5 EJP) / P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base)).
- ICE‑4Q Injection, PME‑PMI, SAPHIR: até 8 faixas conforme configuração.
Configuração específica
- Para ICE‑4Q, PME‑PMI, SAPHIR: possibilidade de configurar decodificação de período de consumo ou de injeção (jumper no bornes dedicado).
- Segundo jumper: configuração das saídas de "energia" (Pro e Desligamento de Carga) conforme o tipo de contador (ex.: consumo/injeção, energia 1/2, Distribuidor/Fornecedor).
Áreas de aplicação
- GTB / GTC
- Sistemas de gestão e otimização energética
- Monitorização energética
- Desligamento de carga
Características / especificações técnicas
- Referência produto (SKU): TCSW-D
- Número de vias de entrada TIC: 1
- Número de saídas TOR: 8
- Saídas relé: 8 relés 1A / 30VDC - 0,5A / 125VAC (todas as versões)
- Saídas OptoMos (Pro e Desligamento): 4 OptoMos 48V / 200mA AC/DC
- Alimentação elétrica: 10–30VDC ou 85–264VAC (consoante a versão)
- Consumo: típ. 0,7W - 30mA @ 24VDC
- Ligações: conectores destacáveis Phoenix (MSTB passo 5.08 para alimentação; MCV passo 3.81 / RJ45 para via TIC PME‑PMI; MCV passo 3.81 para saídas)
- Dimensões: 22.5 (L) x 101 (A) x 119 (P) mm
- Peso: 140 g
- Fixação: carril DIN simétrico
- Posição de funcionamento: indiferente
- Temperatura de funcionamento: -20°C a 80°C
- Humidade ambiente: 10 – 90 % HR (sem condensação)
- Compatibilidade com contadores citados: Landis & Gyr (L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 conforme FW), Sagem (S10C2, U3C2, C1000, C2000, C2000‑4...), LINKY mono/tri, SagemCom C3000, Actaris (A70TJ, A12ETJ...), Chauvin‑Arnoux TRIMARAN 2, Actaris QE16, QE16M, Itron ACE6000, SagemCom C3500, ALTYS, etc.
