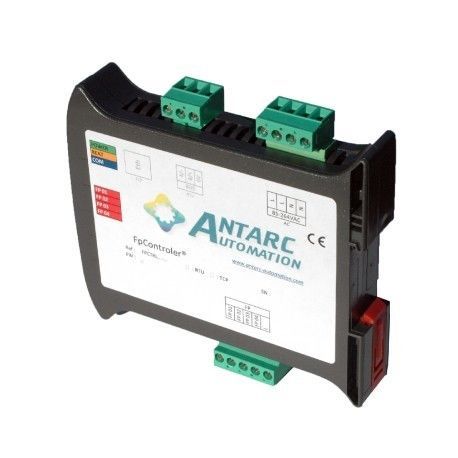

Gateway de comunicação FpControler®

industrialde telemetriaEthernet

Descrição breve

• Passarela Modbus para fio piloto (Fil Pilote) com 4 ou 8 canais
• Compatível com comandos de 4 e 6 posições
• Até 25 aquecedores controlados por canal
• Modbus RTU ou Modbus TCP
• Alimentação 85-264 VAC
• Indicação de estado por canal
• Modo de arranque configurável por canal
• Caixa modular DIN 22,5 mm (1,25U)

Descrição detalhada
O FpControler é uma passarela Modbus para fio piloto que permite a uma GTB controlar frotas de aquecedores eléctricos. Permite 4 ou 8 zonas independentes. As saídas são opto‑isoladas e permitem a ligação de várias dezenas de aquecedores distribuídos pelas saídas. Cada saída pode ser colocada em quatro ordens (Conforto / Eco / Antigeada / Desligado) ou em seis ordens (Conforto -1°C / Conforto -2°C). O modo por defeito de cada canal à alimentação ou após um timeout de comunicação Modbus é configurável. A configuração limita‑se à definição do endereço do módulo e realiza‑se via Modbus sem ferramenta dedicada. A passarela está disponível em versões Modbus RTU (RS485) ou Modbus TCP (Ethernet), e em variantes de 4 ou 8 saídas fio piloto.

Campos de aplicação

• Comando de frotas de aquecedores eléctricos via GTB com comandos de fio piloto
• Gestão inteligente de cargas (load shedding)
• Gestão de conforto

Informações técnicas

• Bus (RS485): RS485 em par trançado
• Velocidades (RS485): 1200, 2400, 9600, 19200 baud
• Paridade: none / even / odd
• Bus (Ethernet): Ethernet em par trançado
• Velocidades (Ethernet): 10 / 100 Mbps
• Protocolo: Modbus / Jbus
• Funções suportadas: 3, 6 e 16
• Comprimento de agrupamento: 30 registos
• Alimentação: 85-264 VAC
• Consumo: 0,7 W sem cargas de fio piloto (tip. RTU)
• Ligações: Alimentação, bus e fio piloto através de conector removível Phoenix MSTB passo 5.08
• Número de aquecedores controlados: indicativo ~100 (nota do produto: até 25 por canal; ≈50 aquecedores ligáveis distribuídos pelas saídas)
• Geometria: Dimensões 22,5 x 101 x 119 mm (L x A x P)
• Peso: 148 g
• Fixação: Carril DIN simétrico
• Posição de funcionamento: indiferente
• Ambiente: Temperatura de funcionamento -20°C a 80°C
• Humidade ambiente: 10–90% HR, sem condensação

Características / especificações técnicas

• Nome comercial: FpControler
• Função principal: passarela Modbus para fio piloto (controlo de aquecedores)
• Versões de bus: RTU (RS485) ou TCP (Ethernet)
• Saídas fio piloto: 4 ou 8 canais
• Ordens por canal: 4 ordens (Conforto / Eco / Antigeada / Desligado) ou 6 ordens (Conforto -1°C / Conforto -2°C)
• Endereçamento e configuração via Modbus
• Saídas opto‑isoladas
• Alimentação: 85-264 VAC
• Consumo típico: 0,7 W (sem fio piloto, tip. RTU)
• Conectores: Phoenix MSTB passo 5.08 removível
• Capacidade de controlo: nota de produto até 25 aquecedores por canal; ≈50 aquecedores ligáveis distribuídos pelas saídas; total indicativo ~100
• Protocolos: Modbus/Jbus; funções 3, 6, 16; agrupamento 30 registos
• Dimensões: 22,5 x 101 x 119 mm
• Peso: 148 g
• Montagem: Carril DIN
• Temperatura de funcionamento: -20°C a 80°C
• Humidade: 10–90% HR (sem condensação)
