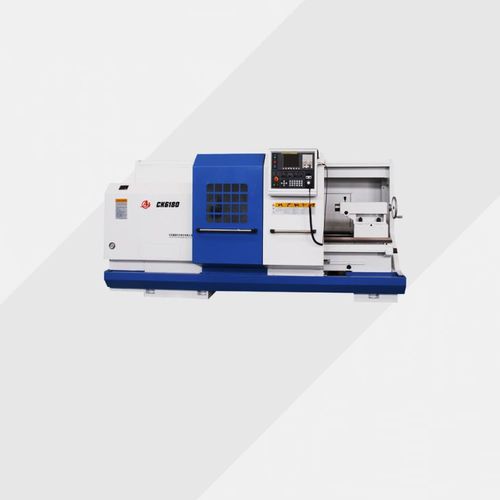

Torno CNC CK series

horizontalde 2 eixosde alta precisão

Esta série de tornos é a estrutura em forma de caixa, adota ferro fundido de alto padrão (HT300) uma fundição de molde, após o segundo tratamento de envelhecimento, tem um desempenho estável; largura do caminho de guia (550mm), boa rigidez, capacidade anti-vibração; Processado por endurecimento de média freqüência e usinado pela máquina de retificação de trilho importado, para garantir uma longa vida útil, alta precisão e boa capacidade de manutenção. 3000mm e abaixo para o leito, a parte superior e a base são ligadas por parafuso; 4000mm, 5000mm, 6000mm são a peça total e inteira, acima de 6000mm são peças totais e rebocadas. Esta série de torno tem diâmetro de furo de 100mm, pelos rolamentos pesados para suporte de três pontos, estabilidade de rotação, lubrificação automática de circulação forçada, tornando o sistema de transmissão flexível e efetivamente frio. Velocidade de segmentação automática controlada por código M, (CKP6163 / CKP6180 / CKP6194 são velocidade manual segmentada, dentro do segmento automaticamente a mudança de velocidade sem passos controlada pela seleção de código S, alcançando mudança de velocidade sem passos e corte linear constante; CKJ6163 / CKJ6180 / CKJ6194 são mudanças manuais, 18 mudanças de velocidade). Alimentação longitudinal (Z): distância entre centros para 750mm-1500mm: o servo motor CA montado no lado esquerdo da caixa de alimentação é ligado directamente ao fuso de esferas longitudinal através de um acoplamento flexível. 2000mm-3000mm: O servo motor CA montado no lado esquerdo da caixa de alimentação acciona o fuso de esferas directamente através de um par de redutores sem folga. 4000mm-6000mm: Servomotor AC montado no lado esquerdo da caixa de alimentação e redutor ligado ao fuso de esferas longitudinal através de acoplamento flexível.
