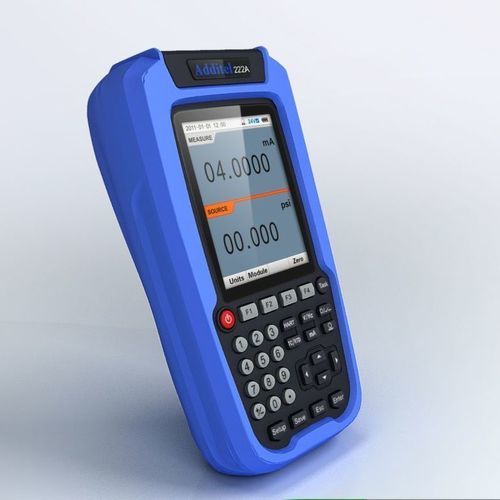

Calibrador multifuncional ADT 222

para sinais em mAde correntede pressão

Apresentação
Ultracompacto e fácil de usar graças a uma interface tipo smartphone, o ADT 222 é um calibrador multifunção documentado que permite emitir, simular e medir pressões, temperaturas e sinais elétricos. A memorização dos dados das calibrações a efetuar e realizadas torna-o adequado para soluções chave na mão.

Funções

• Geração, simulação e medição: mV, mA, Ohms, RTD, termopares, frequência e pulsos.
• Simula e mede 13 tipos de termopares e 11 RTD para calibração de transmissores e registadores de temperatura.
• Mede e gera pressão via módulos digitais da série PM160 (faixa -1 bar a 700 bar).
• Alimentação de loop 24 V.
• Leitura/emissão simultâneas.
• Teste automático de switch.
• Sinais quadrados.
• Geração de pulsos e sinais de frequência para calibração de contadores e totalizadores de caudal.

Compensação da junção fria

• Bloco de equivalência interno para compensação da junção fria dos termopares.
• Elemento resistivo de medição com cabo flexível instalado no bloco de equivalência; removível para calibração no ponto de gelo pelo utilizador.

Visor e interface

• Ecrã a cores TFT de 3,5".
• Interface multilíngue: inglês, alemão, francês, italiano, espanhol, português, chinês simplificado.

Gestão documental e automação

• Gestão da informação do equipamento em teste.
• Configuração de procedimentos de calibração automatizados: execução do teste, cálculo de erros, visualização e armazenamento dos resultados, indicação dos pontos fora de tolerância.
• Funções As found / As left para registo e documentação dos resultados.
• Transferência de tarefas e resultados.
• Função "Snapshots" para capturar e guardar o trabalho.

Robustez e proteção

• Conceção robusta adequada a ambientes severos; passou num teste de queda de 1 m.
• Proteção contra uso incorreto: tolera até 30 V nas ligações e até 1 A nas tomadas sem danos; recuperação automática quando a tensão/corrente é removida.

Bateria

• Bateria recarregável Li‑ion oferecendo até 15 horas de utilização contínua (autonomia reduzida se a função 24 V for utilizada).
• Bateria substituível pelo utilizador.

Acessórios incluídos

• Adaptador de corrente 110V/220V.
• Bateria recarregável Li‑ion (incluída).
• Cabos de teste (2 jogos, 4 peças).
• Cabo de curto-circuito (jogo de 2).
• Manual de instruções.
• Certificado de calibração rastreável NIST.

Observação
A gama de módulos de pressão digitais PM160 permite medições de pressão absoluta, relativa e de vácuo na faixa -1 bar a 700 bar com uma precisão típica declarada de 0,025% do fundo de escala, incluindo estabilidade de 1 ano e incerteza de calibração.

Características / Especificações técnicas

• Medições elétricas (leitura): Tensão DC ±75,0000 mV / ±30,0000 V, resolução 0,11 µV / 0,1 mV, precisão 0,01% FS + 3,75 µV / 0,01% FS + 1,5 mV.
• Corrente DC: ±30,0000 mA, resolução 0,1 µA, precisão 0,01% FS + 1,5 µA.
• Resistência (medida): até 400 000 Ω, resolução 1 mΩ (2/3/4 fios), precisão até 0,01% FS + 0,02 Ω dependendo do modo.
• Frequência: 1 a 50 000,0 Hz, resolução 0,1 Hz, precisão 0,005% FS + 1 Hz.
• Pulsos: 0 a 999 999, resolução 1.
• Limite Switch: tensão de switch +3 V a +24 V.
• Precisão em fonte: Fonte de tensão DC -10,000 a 75,000 mV / 0 a 12,0000 V, resolução 1 μV / 0,1 mV, precisão típ. 0,02% FS + 4,25 µV / 0,02% FS + 0,6 mV. Fonte de corrente DC 0 a 22,000 mA, resolução 1 μA, precisão 0,02% FS + 1,1 µA.
• Pressão: módulos digitais PM160, faixas -1 bar a 700 bar, precisão típica 0,025% FS (–10°C a 50°C, estabilidade 1 ano, incerteza de calibração incluída).
• Termopares: medição e simulação de muitos tipos (S, R, B, K, N, E, J, T, etc.) com faixas e precisões detalhadas por tipo segundo IEC 584 / ASTM / DIN.
• RTD: suporta Pt10, Pt100, Pt500, Pt1000, Pt200 (compatibilidades e precisões segundo IEC 751 e variantes).
• Ambiente: temperatura de operação -10°C a 50°C; armazenamento -20°C a 60°C; humidade <90% sem condensação.
• Segurança: Marcação CE.
• Conexões: tomadas Ø4 mm e tomada miniatura para termopar; interface RS232 - DB9.
• Visor: TFT color 3.5".
• Dimensões / Massa: 100 x 192 x 52 mm; 0,7 kg.
• Alimentação / Carga: bateria recarregável Li‑Ion (incluída) ou adaptador 10 V DC; carregamento via adaptador de rede 220 V.
• Autonomia: 15 horas (contínuo, depende do uso da função 24 V).
