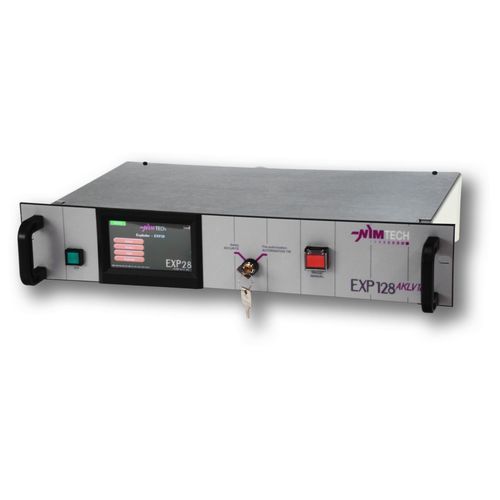

Aparelho de teste de segurança elétrica EXP128

de tensãode correntecontrolado por computador

Visão geral
Versão Alta Energia, 5A/10A/25A/40A, 1 canal, até 300 segundos (dependendo do valor da corrente e do período do pulso). Estes dispositivos destinam-se a verificações em linhas de produção e em laboratório, onde a segurança do utilizador é essencial. A gama EXP128 foi concebida para gerar pulsos de corrente constante cuja duração e amplitude são ajustáveis em elementos pirotécnicos, permitindo o controlo da energia envolvida. De conceção atual, incorporam tecnologias como ecrã tátil e ligação Ethernet. São totalmente digitais e controláveis.

Principais características

• 100µS–300S – 100mA – 5A/10A/25A/40A – 1 canal (possibilidade de cascata para construir 4/6… canais)
• Controlável por RS232 ou Ethernet
• Versões em rack 19" 2U ou caixa de bancada
• Corrente e tempo programáveis
• Linha de disparo flutuante (isolada)
• Canais independentes ou acoplados, saídas analógicas 0-10V
• Cópias de corrente e tensão isoladas
• 6 modos de trigger independentes por canal
• 4 saídas de sincronização configuráveis individualmente
• Funções configuráveis (entrada de trigger retardada, deteção de ruptura de carga, etc.)

Equipamento interno

• Ohmímetro de segurança pirotécnica integrado
• Gerador de pulsos de corrente constante
• Circuitos de descarga (ESD) das linhas de disparo
• Dispositivos de segurança: chave, botão protegido, entrada de segurança externa para contactos de porta/barreira
• Circuito de segurança que isola a linha de disparo fora das condições de segurança

Aplicações típicas

• Testes de laboratório
• Testes Bruceton e caracterização de iniciadores
• Ensaios tipo AK LV-16
• Controlo de produção

Características / especificações técnicas

• Modelo: EXP128
• Versão de alta energia com correntes selecionáveis: 5 A, 10 A, 25 A, 40 A
• Duração do pulso: de 100 µs a 300 s (duração máxima dependendo do valor de corrente e do período do pulso; exemplo: 2 A máximo em 2 Ω)
• Amplitude de corrente e tempo de pulso programáveis
• Geração de pulsos de corrente constante com amplitude e tempo ajustáveis
• Interfaces de controlo: RS232 e Ethernet; ecrã tátil disponível
• Formatos: rack 19" 2U ou caixa de bancada
• Linha de disparo flutuante (isolada) e saídas de monitorização de corrente/tensão isoladas
• Saídas analógicas: 0-10 V
• Múltiplos modos de trigger: 6 modos independentes por canal; 4 saídas de sincronização configuráveis
• Capacidade de cascata para construir sistemas multicanais (4, 6... canais)
• Funcionalidades de segurança integradas: ohmímetro de segurança pirotécnica, circuitos de descarga ESD, chave, botão protegido, entrada de segurança externa, circuito de segurança que isola a linha de disparo
• Funções configuráveis: entrada de trigger retardada, deteção de ruptura de carga, etc.
