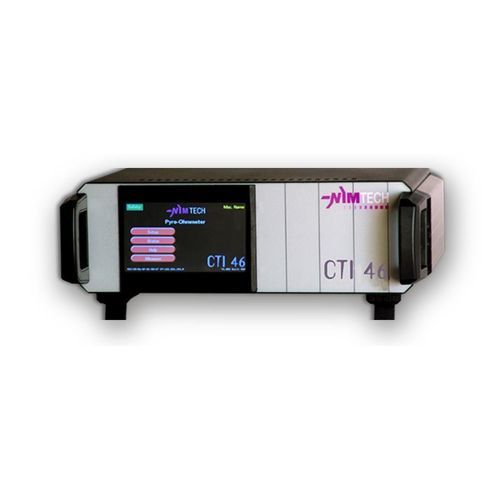

Ohmímetro digital CTI46

de bancadapara montagem em rack4 terminais

Visão geral do produto
O CTI46 é um ohmímetro pirotécnico de segurança multicanais (1 canal padrão, até 4 canais opcionais) para medir dispositivos pirotécnicos. Desenvolvido para ambientes industriais, é adequado para controlos integrados em linhas de produção e para laboratório. Projetado para medições em elementos pirotécnicos onde a segurança do operador é crítica, combina versatilidade de medição com elevada velocidade. O instrumento pode ser totalmente controlado via RS232 ou Ethernet.

Características de segurança

• Corrente de medição muito inferior à corrente de não-ignição
• Ligação à linha de teste apenas durante o período de medição
• Limitação de corrente máxima de segurança em caso de falha do equipamento (falha eletrónica, curto-circuito interno, etc.)
• Descarga de cargas eletrostáticas residuais em repouso
• Auto-monitorização permanente das funções internas
• Loop de segurança externo que autoriza a alimentação dos circuitos de medição

Funções do instrumento

• Ohmímetro: até 4 canais principais utilizando a técnica de 4 fios para eliminar a resistência dos cabos; medições inter-canais para configurações complexas
• Função PT100: medição de temperatura
• Macro: criação e execução de grupos de medições como comandos macro
• Visor: ecrã LCD configurável
• Comunicação: configuração ou controlo via Telnet, TCP (Ethernet) ou RS232
• Características principais: 4/8 canais; gamas do ohmímetro: 1 Ω / 10 Ω / 100 Ω / 1 kΩ / 10 kΩ; versão bancada ou rack 19" 2U P260

Modelos e acessórios

• CTI46-1: Versão padrão bancada 1 channel IP40
• CTI46-2: Versão padrão bancada 2 channels IP40
• CTI46-4: Versão padrão bancada 4 channels IP40
• CTI46-1 Rack: Versão IP40 Rack 19" 2U 1 Channel
• CTI46-2 Rack: Versão IP40 Rack 19" 2U 2 Channels
• CTI46-4 Rack: Versão IP40 Rack 19" 2U 4 Channels

Especificações técnicas

• Função Ohmímetro
  Gamas: 10 Ω / 100 Ω / 1 kΩ / 10 kΩ
  Resolução de visualização: 100 µΩ / 1 mΩ / 10 mΩ / 0,1 Ω
  Corrente de medição: 10 mA / 1,5 mA / 250 µA / 50 µA
  Precisão de medição: 0,03% + 0,06% / 0,02% + 0,08% / 0,02% + 0,1% / 0,02% + 0,2%
• Função micro-ohmímetro
  Gama: 1 Ω
  Resolução de visualização: 1 µΩ
  Corrente de medição: 10 mA
  Precisão: 0,03% reading + 0,05% scale
• Período de medição: desde <100 ms até ~1 s consoante o tempo de integração
• Alimentação
  Tensão de alimentação: 85 V~ a 264 V~ 45 a 63 Hz
  Potência: 10 W
  Fusíveis: 2 x 400 mA T
• Especificações mecânicas
  Peso bancada: 1,7 kg sem acessórios
  Dimensões: L330 x 280 x H113 mm
  Temperaturas: utilização 18 °C a 22 °C; armazenamento 5 °C a 45 °C
• Versão rack
  Std 19" – 2U – P260
