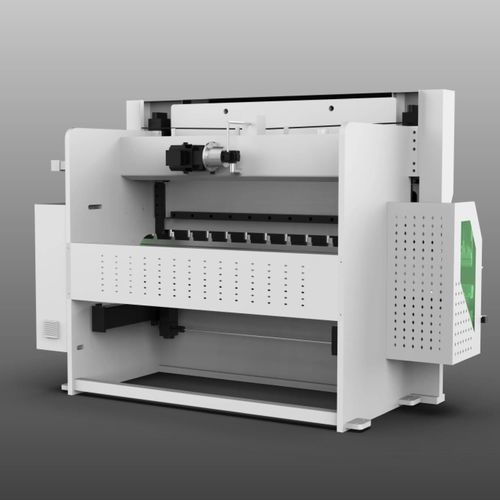

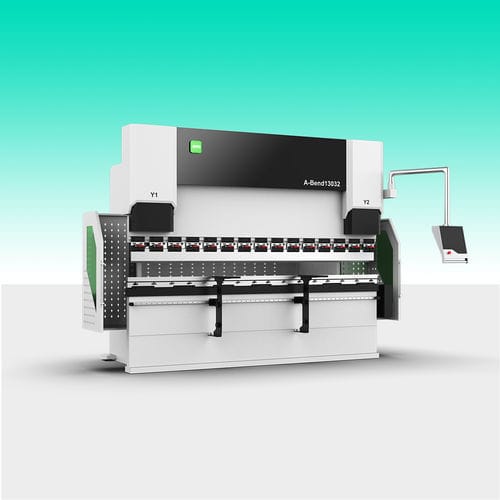

Prensa dobradeira eletro-hidráulica A-Bend Series

CNCpara oficinaautomática

Visão geral A série A-Bend é uma dobradeira servo eletro-hidráulica projetada para dobra industrial de chapas. Estrutura soldada entrelaçada de alta rigidez, otimizada digitalmente para distribuição uniforme de tensões e precisão de dobra a longo prazo.

Sistema de calagem mecânica (Crowning) Calagem mecânica tipo cunha, usinada com precisão e tratada termicamente. O CNC calcula automaticamente a compensação conforme a carga da peça e ajusta em tempo real a deflexão das vigas superior e inferior para manter a precisão de dobra uniforme em todo o comprimento de trabalho.

Proteção traseira (opcional) Proteção traseira opcional que isola áreas perigosas e impede o acesso à zona de operação durante o ciclo. Projetada para atender aos padrões modernos de segurança industrial e aumentar a proteção do operador.

Braços de suporte frontal ajustáveis Os braços de suporte frontal possuem roletes e guia linear para posicionamento suave e fácil ajuste para diferentes tamanhos de peça. Ajustes horizontais e verticais permitem posicionamento rápido dos suportes, melhorando a conveniência operacional e a eficiência.

Sistema de proteção por laser (opcional) Cortina de luz laser opcional que protege toda a área de dobra. Se qualquer parte do operador entrar na zona de segurança definida, a máquina para imediatamente para evitar riscos de esmagamento e prender.

Sistema de suporte seguidor (opcional) O sistema de suporte seguidor move-se de forma síncrona com a peça durante o processo de dobra para fornecer apoio contínuo, evitando o abaulamento e a deformação causados pelo próprio peso, reduzindo a manipulação manual e aumentando a eficiência do processamento.

Sistema de controle Plataforma de controle CNC reconhecida internacionalmente, oferecendo controle integrado e multifuncional para operações de dobra precisas e eficientes. Interface intuitiva e funções inteligentes que simplificam a programação e a operação.

Aplicações

• Fabricação de componentes automotivos
• Máquinas de construção
• Fabricação de elevadores
• Processamento de chapas metálicas

Parâmetros técnicos

• A-Bend 10032 — Força de prensa: 1000 kN; Comprimento de dobra: 3200 mm; Largura entre colunas: 2600 mm; Profundidade do fole: 400 mm; Curso do cursores: 200 mm; Altura de abertura (D): 480 mm
• A-Bend 13032 — Força de prensa: 1300 kN; Comprimento de dobra: 3200 mm; Largura entre colunas: 2600 mm; Profundidade do fole: 400 mm; Curso do cursores: 200 mm; Altura de abertura (D): 480 mm
• A-Bend 17032 — Força de prensa: 1700 kN; Comprimento de dobra: 3200 mm; Largura entre colunas: 2600 mm; Profundidade do fole: 400 mm; Curso do cursores: 200 mm; Altura de abertura (D): 480 mm
• A-Bend 20032 — Força de prensa: 2000 kN; Comprimento de dobra: 3200 mm; Largura entre colunas: 2600 mm; Profundidade do fole: 400 mm; Curso do cursores: 200 mm; Altura de abertura (D): 480 mm
• A-Bend 25032 — Força de prensa: 2500 kN; Comprimento de dobra: 3200 mm; Largura entre colunas: 2600 mm; Profundidade do fole: 400 mm; Curso do cursores: 250 mm; Altura de abertura (D): 500 mm
• A-Bend 32032 — Força de prensa: 3200 kN; Comprimento de dobra: 3200 mm; Largura entre colunas: 2600 mm; Profundidade do fole: 400 mm; Curso do cursores: 250 mm; Altura de abertura (D): 500 mm

Especificações técnicas

• Nome da série: A-Bend Series
• Tipo de máquina: Dobradora servo eletro-hidráulica
• Estrutura: Estrutura soldada entrelaçada de alta rigidez, distribuição de tensões otimizada digitalmente
• Calagem: Sistema de calagem mecânica tipo cunha com compensação automática por CNC
• Segurança: Proteção traseira opcional e cortina de segurança a laser opcional
• Suporte: Braços de suporte frontais ajustáveis com roletes e guia linear; sistema de suporte seguidor opcional
• Controle: Sistema de controle CNC internacional, plataforma integrada e multifuncional
• Modelos e forças: A-Bend 10032 (1000 kN), 13032 (1300 kN), 17032 (1700 kN), 20032 (2000 kN), 25032 (2500 kN), 32032 (3200 kN)
• Dimensões comuns: Comprimento de dobra 3200 mm; Largura entre colunas 2600 mm; Profundidade do fole 400 mm
• Curso e abertura: Curso do deslizador 200 mm (250 mm em alguns modelos); Altura de abertura 480–500 mm dependendo do modelo
