Pressiômetro de Ménard MÉNARD PRESSUREMETER

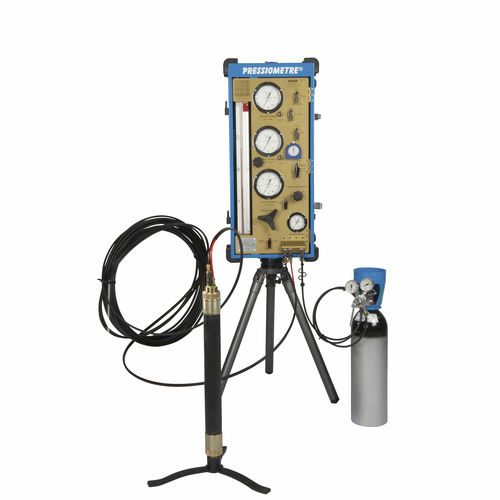

O pressóstato Ménard (Unidade de Controlo), a tubagem de plástico e a sonda de 3 células permitem realizar o Medidor de Pressão in situ testar em solos de acordo com as normas ISO 22476-4 e ASTM D4719-07. A partir das leituras de teste (variação de volume baseada na pressão controlada), pode-se obter uma curva tensão-deformação, no caso de deformação plana, que rende: o módulo de medição de pressão Ménard (EM), a pressão de arrepio (Pf), a pressão limite Ménard (Pl). A perfuração é feita de forma a minimizar os distúrbios na parede e manter um diâmetro da cavidade compatível com o tamanho da sonda (63 mm ou 76 mm). Assim que a sonda for baixada no furo até a profundidade de teste requerida, o operador pode iniciar a execução do teste por incrementos de pressão com a unidade de controle. CANDIDATURAS Teste de carga in situ com tensão controlada realizada na parede de um furo, utilizando uma sonda cilíndrica que pode expandir-se radialmente. SISTEMA DE AQUISIÇÃO DE DADOS GeoSPAD® permite a aquisição de dados do pressumidor através da unidade central de investigação do solo GeoBOX®. Este sistema exibe a realização dos testes do pressiómetro e regista automaticamente as condições e resultados destes testes. TENSIÔMETRO MÉNARD O + Concepção seguindo os procedimentos originais Ménard Painel de controle claro e fácil de usar Medidas fáceis de ler+ Tripé de qualidade: estável, robusto e fácil de instalar Manutenção geral simples com embalagem especial A Unidade de Controlo Equipado com dispositivos para regular com precisão a pressão aplicada à sonda e para ler suas variações de volume com incrementos de pressão e tempo. Um cilindro de nitrogênio fornece a fonte de pressão. A caixa fica em cima de um tripé.
