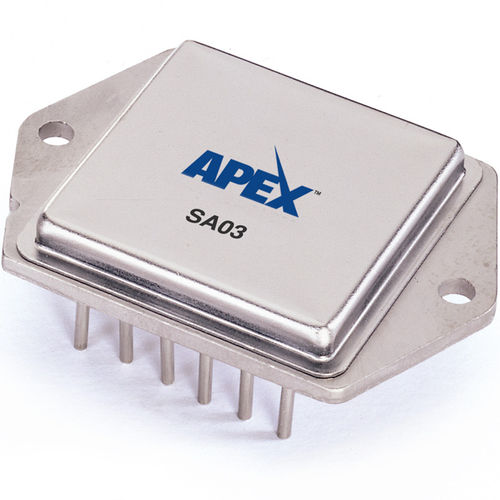

Amplificador híbrido SA03

com modulação por largura de pulsode frequência de comutação

O SA03 é um amplificador de modulação de largura de pulso (PWM) de 30A e 100V que pode fornecer até 3.000W à carga. A frequência de comutação de 23kHz resulta do estágio de entrada do relógio que divide o oscilador interno de 45kHz por dois, não necessitando de componentes externos. Podem ser utilizados osciladores externos para baixar a frequência de comutação ou para sincronizar vários amplificadores. As características de proteção do SA03 incluem deteção de corrente para fornecer dados de amplitude e direção para cada metade do circuito da ponte do dispositivo e permitem que a entrada de desligamento desligue todos os quatro controladores da saída da ponte H. Um limite de corrente do lado alto e o limite de corrente do lado baixo programável protegem o amplificador de curtos-circuitos com a alimentação ou com a terra, para além de curtos-circuitos com a carga. Os MOSFETs de saída da ponte H estão protegidos contra sobrecargas térmicas através da deteção direta da temperatura da matriz. Este amplificador PWM é um produto de conceção híbrida e está alojado numa embalagem de alimentação metálica hermética e isolada de 12 pinos que requer apenas três polegadas quadradas de espaço na placa.
