Amplificador de corrente SA57

de tensãohíbridode DSP

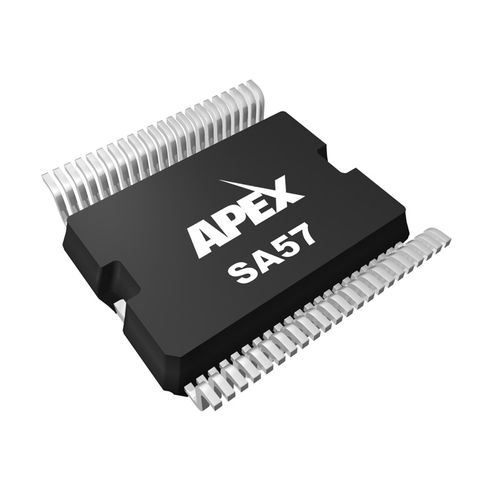

O SA57 é um CI de controlo de motor de modulação de largura de impulsos (PWM) de baixo custo, 60V, capaz de fornecer até 17A de corrente de saída. Sendo uma solução monolítica de encapsulamento único, o SA57 proporciona um elevado nível de integração para o acionamento de motores CC do tipo escova no espaço de mercado entre os dispositivos de corrente mais baixa e os controladores de custo mais elevado que funcionam com tensões de alimentação superiores a 400. O SA57AHU permite uma interface digital sem descontinuidades, através de uma parceria com um MCU ou DSP. O controlo individual dos FETs de saída do lado superior e inferior é permitido através de sinais directos do processador. É fornecida monitorização térmica e de curto-circuito para o SA57, que gera sinais de falha para o microcontrolador tomar as medidas adequadas. Além disso, o limite de corrente ciclo a ciclo oferece proteção de hardware programável pelo utilizador, independente do microcontrolador. A corrente de saída é medida utilizando uma técnica inovadora de baixas perdas. Alojado num pacote HSOP de 44 pinos com heat slug integrado, o SA57 proporciona um equilíbrio entre um excelente desempenho térmico e as vantagens de um pacote de montagem em superfície de baixo perfil.
