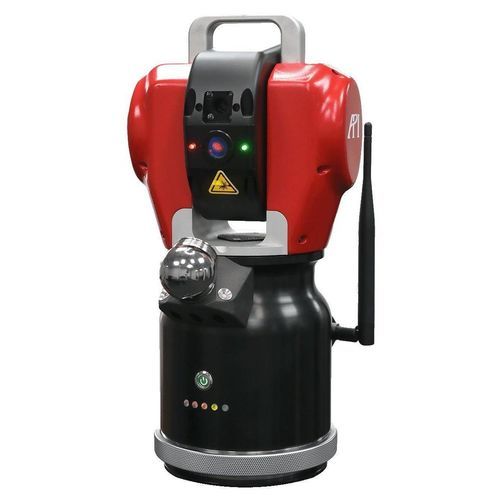

Laser tracker portátil iLT

ultra compactosem fioa bateria

Visão geral
O Laser Tracker API iLT é uma unidade integrada, compacta e portátil projetada para medição 3D de alta precisão, inspeção de peças, alinhamento e controlo de qualidade. O design integrado combina tracker, controlador e bateria para operação sem cabos em oficina ou em campo.

Principais características

• Unidade integrada compacta e leve (peso: 4,9 kg) para transporte fácil e instalação rápida.
• Alcance de medição conforme modelo: iLT — diâmetro 25 m | 50 m; iLT X — diâmetro 50 m | 80 m (dependendo do modelo).
• Operação sem fio e controlador integrado para fluxos de trabalho sem cabos e medições em espaços confinados.
• Funcionamento a bateria: bateria interna (típica 4 horas) extensível até 8 horas com power pack externo; algumas configurações suportam até 8 horas.
• Função Autolock para reaquisição automática do feixe num campo de visão de cerca de 30°.
• Compensação ambiental a bordo (estação meteorológica) para correções de temperatura, pressão e humidade, preservando a precisão.
• Nível virtual duplo para estabelecimento rápido de um referencial de coordenadas baseado na gravidade.

Acessórios e dispositivos complementares

• vProbe — sonda tátil portátil sem fio para características escondidas e áreas estreitas.
• iScan 3D — scanner laser portátil para captura de superfície em alta definição e extração de características.
• Smart TRACK — sensor de desempenho para calibração robótica.
• Active Target™ (6DOF) — permite rastreio e inspeção automatizados de máquinas-ferramenta, máquinas CNC e robôs industriais (disponível no iLT X).

Aplicações

• Controlo de qualidade, medição e inspeção de peças
• Alinhamento e calibração de máquinas e robôs
• Inspeção de gabaritos, fixações e ferramentas
• Calibração robótica e controlo adaptativo
• Engenharia reversa e digitalização 3D em larga escala

Especificações técnicas

• Denominação comercial: iLT (família de produtos)
• Tecnologia laser: ADM / IFM
• Modelos e alcances: iLT — 25 m | 50 m (diâmetro); iLT X — 50 m | 80 m (diâmetro, dependente do modelo)
• Precisão: iLT — ±(25 µm + 15 µm/m); iLT X — ±(20 µm + 5 µm/m)
• Peso: 4,9 kg (iLT e iLT X)
• Operação sem fio: sim (conectividade sem fio embarcada)
• Medição SMR: sim
• Sondagem manual (vProbe): suportada no iLT X (iLT: não suportado)
• Digitalização a laser manual (iScan): suportada no iLT X (iLT: não suportado)
• Controlador integrado: sim (unidade integrada única)
• Operação por bateria: bateria integral (típica 4 horas) extensível até 8 horas; configurações suportam até 8 horas de operação
• Active Target 6DOF: disponível no iLT X (iLT: não disponível)
• Compensação ambiental: estação meteorológica embarcada para correção de temperatura, pressão e humidade
• Proteção de entrada: proteção contra pó e água conforme IEC 60529 para operação em ambientes exigentes
• Garantia: garantia padrão de 2 anos (extensível até 5 anos)
