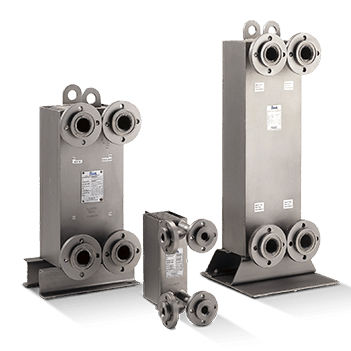

Trocador de calor de placas soldadas Schmidt® SIGMAWIG
líquido-líquidode líquido-gásgás-gás

trocador de calor de placas soldadas
trocador de calor de placas soldadas
Guardar nos favoritos
Comparar


Características

Tipo
de placas soldadas
Fluidos
líquido-líquido, de líquido-gás, gás-gás
Material
em aço inoxidável, em titânio, em níquel
Outras características
de elevado desempenho, compacto, de alta pressão, resfriador de gás, de baixa pressão, resistente à corrosão, sob medida, para fluidos corrosivos, para altas temperaturas, sanitário, de condensação, resistente à água do mar, em contracorrente, resfriador de água, de condensação por água
Aplicações
para a indústria alimentícia, industrial, para bomba de calor, de vaporização, para a indústria química, para a indústria farmacêutica, para a indústria petroquímica, para refrigeração, para circuito hidráulico, para aplicações marítimas, para a indústria de alimentos e bebidas, para produtos viscosos, para a indústria do plástico, para recuperação de calor de gases de escape
Potência

MÍN: 1 W
(3,41 BTU/h)

MÁX: 10.000.000 W
(34.121.400 BTU/h)

Pressão de trabalho

25 bar, 35 bar
(362,59 psi, 507,63 psi)

Temperatura

MÍN: -40 °C
(-40 °F)

MÁX: 300 °C
(572 °F)

Descrição

A nossa linha de permutadores de calor de placas soldadas Schmidt SIGMAWIG representa o meio mais compacto, robusto e económico de transferência de calor em muitas aplicações industriais. Construídos inteiramente sem juntas ou com uma junta do tipo O-ring entre o conjunto de placas soldadas e a armação, proporcionam uma resistência excepcional à corrosão. O permutador apresenta placas corrugadas que produzem um fluxo altamente turbulento numa verdadeira direcção contra-corrente. O resultado é uma elevada eficiência num desenho muito compacto. Devido ao tamanho menor e ao conteúdo reduzido de material, os permutadores de calor de placas soldadas podem ser a escolha mais económica em termos de transferência de calor. Volume Líquido Reduzido O desenho padrão tem todas as ligações de tubagem localizadas numa das extremidades dos permutadores de calor. Isto simplifica os custos de instalação e manutenção. Muitas vezes, só as tubagens são necessárias para suportar adequadamente o permutador de calor, eliminando assim considerações de apoio e custos de mão-de-obra no equipamento embalado. Os permutadores de calor de placas soldadas por transferência de calor API têm canais de fluxo estreitos e necessidades reduzidas de volume de líquido. Devido à sua eficiência, podem ser seleccionados para utilizar menos líquido refrigerante. Construção Pesada de Confiança O desenho do permutador apresenta placas com ondulações desenhadas por computador num "padrão chevron" que é alternado de placa para placa. Isto produz uma construção forte e unificada. Há duas opções para incorporar o conjunto de placas soldadas na estrutura de pressão. As aberturas do pacote de placas são unidas aos bocais da armação de pressão ou para flutuações frequentes de temperatura.

---
