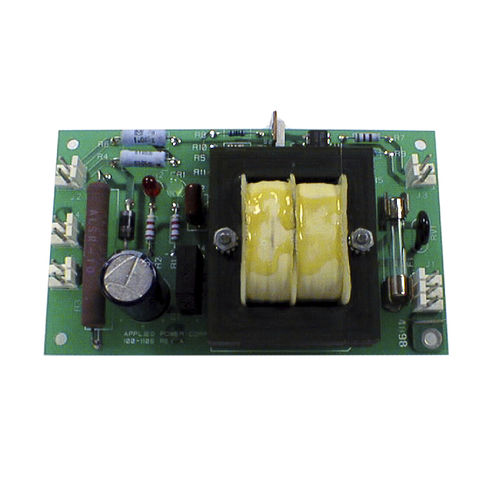

Gate driver SCR BAP-1106

BAP-1106 SCR Placa de conductor do portão para Dispositivos Tiristores de Área Única Grande" O AP-1106 fornece uma solução completa e testada em campo para acionar um único dispositivo tiristor de grande área. Este driver aceita uma entrada de controle de nível lógico e fornece uma corrente de unidade DC isolada na porta SCR, capaz de discos rígidos de até 100mm de tamanho. O sinal de saída do gate drive é aplicado através de uma rede formadora de pulsos que cria um pulso de corrente de borda de ataque rápido (normalmente 5A/µSec) no gate SCR, maximizando a capacidade de di/dt do dispositivo e assegurando que o SCR seja ligado corretamente. A fonte de alimentação de 115VAC a bordo fornece toda a energia necessária para acionar o SCR e fornece isolamento do transformador entre a entrada AC e o SCR que está sendo acionado. Um optoacoplador de alta velocidade proporciona isolamento entre o sinal de nível lógico fornecido pelo cliente e o SCR. Os indicadores LED indicam o estado POWER ON e SCR ON. A pequena área de montagem da placa de circuito impresso mede apenas 3,0" X 5,0".
