Fonte de alimentação elétrica CC/CC IAP1000D170

chaveadatrifásicainversora

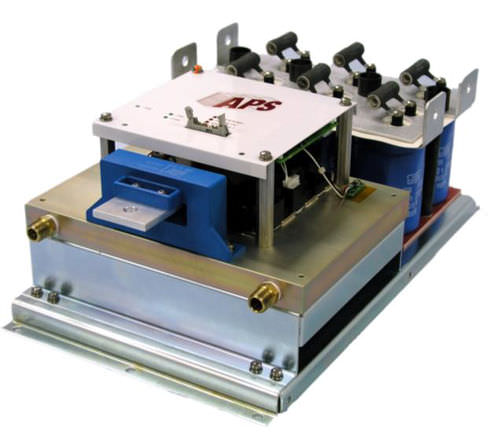

IAP1000D170H - Half-Bridge SixPac™ Montagem Integrada IGBT Descrição: O SixPacTM da Applied Power Systems é um estágio de potência configurável baseado em IGBT que é configurado como uma meia ponte para muitas aplicações de alta potência. O IAP1000D170 pode ser usado como um helicóptero para freio motor ou dois podem ser usados em uma aplicação de inversor de ponte completa. Três IAP1000D170s podem ser usados como inversores trifásicos. Os módulos semicondutores são montados em um dissipador de calor refrigerado a ar forçado ou refrigerado a água. Os dispositivos de comutação fazem interface com um banco de capacitores através de um barramento laminado de baixa indutância. A placa de acionamento do portão fornece uma interface de usuário simples juntamente com recursos de proteção, incluindo: sobretensão, sobrecorrente, bloqueio por subtensão, sobretemperatura, disparo e proteção contra curto-circuito. Dependendo das características da aplicação, o SixPacTM é adequado para operação com ônibus DC tensões até 1000 VDC e frequências de comutação acima de 10 KHz. Características: - Ponte do inversor IGBT de alto desempenho - Placa de acionamento integrada com monitoramento e proteção contra falhas - LEDs de status/resolução de problemas do sistema para verificar ou monitorar o funcionamento adequado - Isolado, baixo nível (50:1), retorno analógico da tensão do barramento DC - Fontes de alimentação isoladas do portão - Barramento laminado de baixa indutância - Medição e feedback da corrente de saída - Protecção superior contra curto-circuitos e disparo através da prevenção
