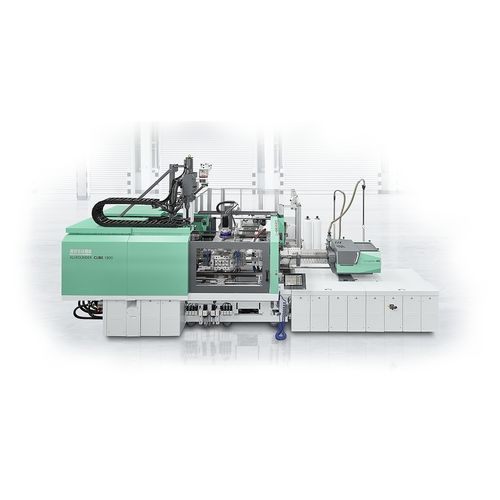

Máquina injetora horizontal ALLROUNDER CUBE

servoelétricapara PPpara TPE

Visão geral
A máquina de injeção ALLROUNDER CUBE foi desenvolvida para maximizar a produção em grandes séries, reduzindo a área ocupada e permitindo a integração de etapas de processo diretamente na célula de produção.

Vantagens principais

• Sincronização – Tecnologia adaptada a moldes cúbicos para enchimento, arrefecimento e retirada de peças em simultâneo.
• Economia de espaço – Elevado rendimento numa área compacta graças a uma segunda unidade de injeção posicionada acima da placa móvel; o CUBE 1800 é especialmente compacto.
• Duplicação de produção – A tecnologia cube permite duplicar o número de cavidades na mesma superfície de montagem, aumentando a produção entre 100 % e 200 % conforme a aplicação.
• Integração – Permite integrar operações (desaparafusamento, retirada, montagem) sem aumentar o tempo de ciclo.

Características

• Molde cube – Combina o dobro de cavidades com tempos de ciclo mais curtos na mesma área de montagem, aumentando significativamente a saída de peças.
• Arrefecimento – Fornecimento de água de arrefecimento dimensionado para a tecnologia cube, compatível com produção de 1, 2 ou 3 componentes.
• Unidade de injeção móvel – Segunda unidade de injeção deslocável acima da placa de montagem móvel, oferecendo amplo espaço para instalação do molde e flexibilidade para processos multicomponente.
• Alavanca servoelétrica – Dupla alavanca de cinco pontos com guiamento múltiplo para posicionamento preciso e aplicação de força simétrica.

Exemplos de peças

• Fecho flip-top – ALLROUNDER CUBE 2900: exemplo de produção de 32 fechos bicolores em 8,5 s; a tecnologia cube aumenta a produção e diminui a energia por peça.
• Rodízios do cesto inferior – Configuração Reverse‑Cube: produção de rodízios totalmente montados até 40 % mais rápida (ex.: 24 peças em 9,5 s).
• Componente funcional 3K – Partes multi‑material (PP/TPE/POM) produzidas com molde 8+8+8 numa ALLROUNDER CUBE 1800 em processo de injeção combinado com montagem.

Dados técnicos
Principais variantes de modelo e dados selecionados:

ALLROUNDER CUBE 4600
Distance between tie bars: 1020 x 1020 mm
Clamping force: 4600 kN
Injection unit (horizontal): 1300, 2100, 3200, 4600
Injection unit (moving): 70, 100, 170, 290, 400, 800, 1300, 2100, 3200

ALLROUNDER CUBE 2900
Distance between tie bars: 820 x 820 mm
Clamping force: 2900 kN
Injection unit (horizontal): 400, 800, 1300, 2100, 3200
Injection unit (moving): 70, 100, 170, 290, 400, 800, 1300

ALLROUNDER CUBE 1800
Distance between tie bars: 570 x 570 mm
Clamping force: 1800 kN
Injection unit (horizontal): 400, 800, 1300
Injection unit (moving): 70, 100, 170, 290, 400, 800
