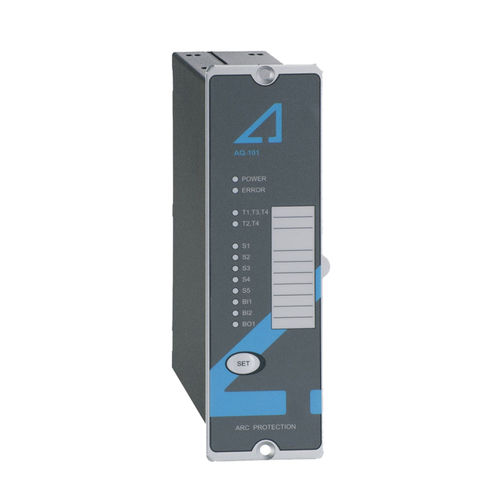

Relé de proteção para arcos elétricos AQ-101

de circuito de disparo1 NF3 NA

O AQ 101 é uma sofisticada unidade de proteção contra arco elétrico baseada em microprocessador para detecção de luz de arco elétrico. Ele é projetado para minimizar os danos causados por uma falha de arco elétrico (flash de arco elétrico) ao acionar o disjuntor de circuito que originou a corrente de falha. A função completa de auto-supervisão do sistema AQ 101 fornece o mais alto nível de confiabilidade através do monitoramento contínuo de todas as funções internas do sistema, juntamente com as conexões externas. O AQ 101 pode ser usado como uma unidade autônoma ou como parte de um sistema de proteção de arco mais complexo através do barramento binário. Características: Fonte de alimentação de amplo alcance (18-72Vdc ou 80-265Vc/dc) Máx. 12 sensores de ponto de luz de arco Máx. 1 sensor de loop de fibra (opcional) 4 relés de disparo (tempo de disparo 7ms) 1 relé de falha do sistema 1 saída binária rápida 2 entradas binárias rápidas 1 botão de pressão Memória não volátil 12 LEDs de indicação
