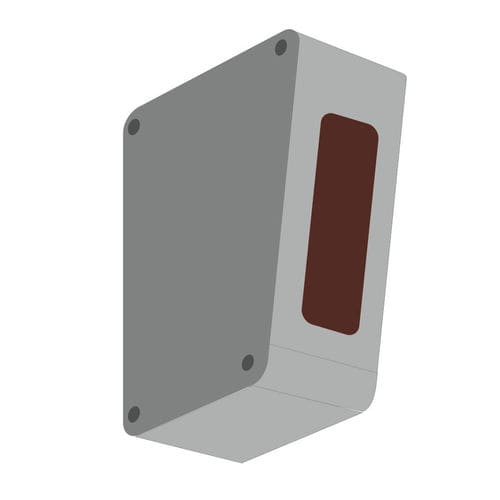

O telémetro de triangulação AN-11TL foi projetado para medir a distância até o objeto com alta precisão, sem entrar em contato com ele.
Sumário
O objectivo do telémetro de triangulação é determinar a distância até ao objecto, o offset relativo ao contador em tempo real, a geometria da superfície. O telêmetro tem grau de proteção IP67 e transferência de dados com ajuda de interfaces RS232, RS485 e Ethernet.
O telémetro de triangulação AN-11TL tem as próximas possibilidades:
-determinação sem contacto da distância até aos objectos
-medição de alta-frequência
-medição da distância mínima ou máxima
- capacidade de integração com robôs, máquinas, linhas automáticas
Especificações
Especificações básicas do telémetro de Triangulação AN-11TL
Fonte de luz
Tipo Laser semicondutor vermelho, verde, infravermelho, azul
Comprimento de onda 405, 532, 658 (padrão), 808
Produto Laser Classe 2 Laser
Potência 0,1..5 mW
Informações gerais
Faixa de medição, eixo Z (Altura) 20..2700 mm
Linearidade, eixo Z (Altura) ± 0,05% do intervalo
Frequência de medição 9,2 kHz
Interface RS232, RS485, Ethernet
Características de temperatura quando alteradas em 1° C, as características mudam em 0,01%
Classificação do invólucro IP67
Caixa de alumínio
Peso 50...670 g
Resistência ambiental
Resistência a choques 30 G/6 ms
Temperatura ambiente de operação, °С 0 ... +60°C
Umidade ambiente de operação 5-95% RH (sem condensação)
Vibração 20 G /10 ... 1000 Hz, 6 horas em X, Y e Z
---
