Caixa de montagem de parede CH50.DIA35

cilíndricaem alumíniopara ambientes industriais difíceis

Visão geral

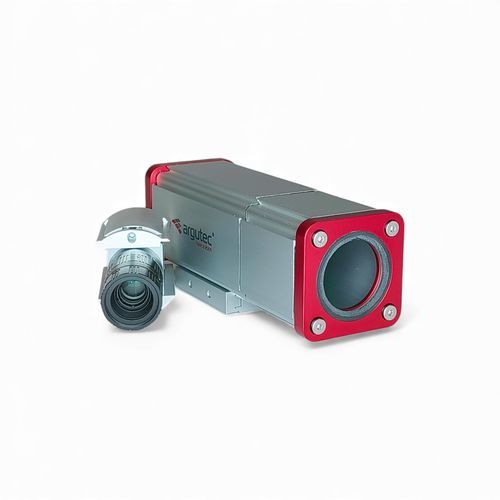

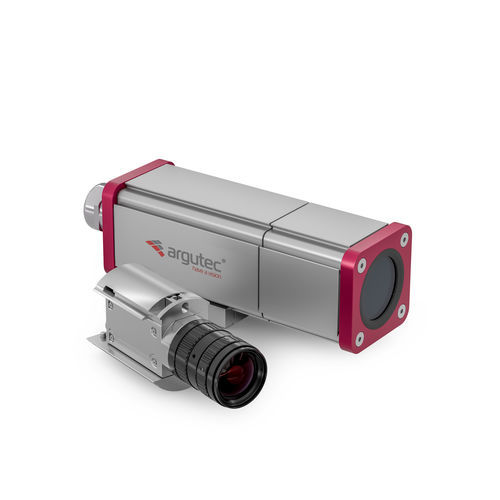

O invólucro para câmara industrial CH50 é uma carcaça em alumínio estanque certificada IP69 / IP69K, concebida para proteger pequenas câmaras industriais e lentes contra danos mecânicos, água, gordura, sujidade, pó e sobreaquecimento. O corpo em alumínio atua como ponte térmica para arrefecimento passivo e inclui varetas de orientação para instalação e reconfiguração rápidas. A carcaça pode ser personalizada (comprimento, orifícios de montagem, cores, impressão de logótipo, prensa-cabos e outras modificações) para se ajustar a combinações específicas de câmara e lente.

Principais características

• Carcaça em alumínio estanque certificada IP69 / IP69K
• Construção robusta para ambientes industriais severos
• Janela Ø35 mm em vidro H-K9L (equivalente N-BK7), AR MgF2, 390–700 nm (opcional 900 nm)
• Desenhado para pequenas câmaras industriais (ex. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Varetas de orientação para fácil instalação e reconfiguração (não é necessário remover a carcaça para trocar lente ou câmara)
• Arrefecimento passivo via transferência de calor da câmara para o corpo da carcaça (reduz a temperatura da câmara e da lente)
• Montagem da câmara + kit de montagem incluídos
• Opções personalizadas: comprimento personalizado, orifícios de montagem, logótipo personalizado, prensa-cabos personalizado e outras modificações

Compatibilidade (exemplos)
O CH50 é uma solução universal projetada principalmente para câmaras padrão 29×29 mm, mas pode acomodar uma gama de tamanhos; pequenas personalizações permitem suportar módulos mais altos ou mais largos. Exemplos de fabricantes e modelos compatíveis incluem:

• Cognex: CIC-10MR, CIC-12, CIC-12MR, CIC-1300, CIC-2000-60, CIC-300, CIC-4000, CIC-5, CIC-5MR/5000, CIC-6MR, CIC-A02, CIC-A05, CIC-A20, *CIC-5000, *CIC-A12, *CIC-A25
• FLIR / Teledyne: Blackfly S, Dragonfly S, Firefly S, *Forge 5GigE
• Keyence: CA-035, CA-200, CA-H035, CA-H200, CA-H500, CA-HS035, CA-HS200
• Basler: Basler ace classic, Basler ace U, Basler ace 2, Basler racer 2, *Basler ace L
• Allied Vision: Alvium 1500 C, Alvium 1800 C, Alvium 1800 U, Alvium FP3, Alvium G1, Alvium G5, Alvium GM2, Mako, *Manta
• Lucid: Phoenix, Triton, *Triton2
• Imaging Source, IDS Imaging, Daheng Imaging, Hikrobot, Baumer, Balluff, Jai, Ximea, Omron e outros (consulte a visão geral de compatibilidade para muitos modelos board- e box-level suportados)

Montagem e dimensões (tabela)
altura mín. (carcaça personalizada): ≤27 mm
altura padrão: 28–29 mm
altura máx. (carcaça personalizada): 31 mm
largura padrão: 27–40 mm
largura máx. (carcaça personalizada): 44 mm

Montagem padrão da câmara / Exemplos
A carcaça oferece placas de montagem padrão com opções para 2× M2 (12 mm) ou 2× M3 (20–26 mm) roscas. O comprimento padrão é 150 mm (frontal 50 mm + traseiro 100 mm) e pode ser modificado conforme os requisitos do conector da câmara e espaço da lente. Exemplos de compatibilidade incluem muitas séries Basler ace, Cognex CIC, Allied Vision Mako/G, FLIR Blackfly, entre outros (os exemplos de montagem e listas ajudam a garantir o ajuste correto para modelos específicos).

Documentos disponíveis
Datasheet (CH50), Manual do utilizador (CH50) e Relatório de ensaio IP69 estão disponíveis para este produto.

Especificações técnicas

• Classificação IP: IP69 / IP69K
• Diâmetro interno da carcaça: 50 mm
• Diâmetro da janela: 35 mm
• Vidro da janela: Ø35 mm H-K9L (equivalente N-BK7), AR MgF2, 390–700 nm (opcional 900 nm)
• Peso: 600 g (inclui montagem e suporte de câmara)
• Tamanhos de câmara adequados: 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Comprimento padrão: 150 mm (frontal 50 mm + traseiro 100 mm); personalizável mediante pedido
• Inclui varetas de orientação, montagem da câmara e kit de fixação; fornece arrefecimento passivo via ponte térmica
• Opções de personalização: comprimento à medida, orifícios de montagem, impressão de logótipo personalizada, prensa-cabos personalizado e outras modificações
