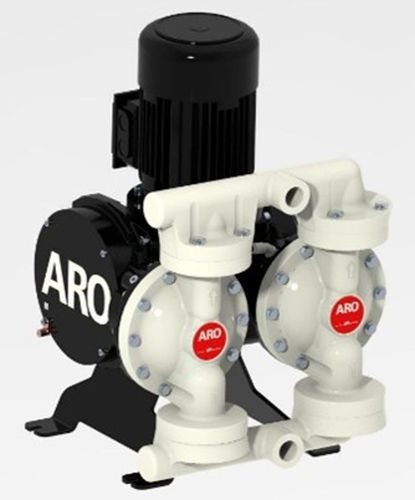

Bomba elétrica EVO Series™ 210

de duplo diafragmapara produtos químicosautoescorvante

Visão geral
A bomba eléctrica ARO EVO Series™ 210 1" em versão não metálica (polipropileno ou PVDF) proporciona uma solução compacta, económica e energeticamente eficiente para transferência, dosagem e manuseio de químicos. O trem de transmissão simplificado e robusto minimiza o número de componentes, facilitando a manutenção e maximizando o tempo de atividade. O programa ARO Protect suporta a manutenção preventiva com kits de peças de desgaste e oferece opções de garantia alargada para optimizar o custo total de propriedade.

Concebido para fiabilidade

• Utiliza módulos e peças base comprovados, partilhados com as plataformas EVO e EXP, para garantir robustez e facilidade de assistência.
• A contenção secundária de fugas é de série para evitar que o fluido bombeado contacte o atuador e o mecanismo de transmissão em caso de avaria da membrana.
• O mecanismo de accionamento padrão e simplificado reduz o número de peças e o tempo de manutenção, melhorando a disponibilidade.
• Rolamentos selados internamente eliminam a necessidade de manutenção do atuador face a alguns mecanismos concorrentes.

Projetado para segurança

• Diafragmas posicionados do mesmo lado para acesso de manutenção mais seguro e ergonómico.
• Projeto conforme à ISO 12100 e em conformidade com a marcação CE quando aplicável.
• Opções de motores standard podem ser fornecidas com marcações de certificação regionais.

Concebido para desempenho

• Eficiência energética superior às bombas de diafragma accionadas por ar padrão (AODP).
• Opções: protecção contra sobrepressão (deadhead) e sensores electrónicos de detecção de fugas.
• Adequada para transferência fiável de químicos com baixa manutenção e custos operacionais reduzidos.

Kits de serviço e acessórios

• Kits da secção de fluido (bolas, diafragmas, foles e O‑rings): família 637601‑XX com variantes de material tais como 637601‑AA (bolas Santoprene / diafragmas Santoprene), 637601‑TA (bolas PTFE / diafragmas Santoprene), 637601‑TT (bolas PTFE / diafragmas PTFE), 637601‑VT (bolas Viton / diafragmas PTFE).
• Opções adicionais: dispositivos de protecção contra sobrepressão, sensores electrónicos de fuga, variantes de motor e acessórios de montagem.

Caraterísticas / Especificações técnicas

• Séries / Modelos: EVO Series™ 210 — Polypropylene (PP); PVDF
• Tipo de bomba: Bomba eléctrica de diafragma duplo
• Tamanho nominal: 1"
• Caudal máximo (entrada inundada): 39 GPM (149 L/min)
• Deslocamento por ciclo: 0,17 gallons (0,64 L)
• Conexões de fluido: 1 - 11‑1/2 NPTF‑2; 1 - 11 BSP; 1" ANSI / flange DIN / centrada
• Pressão de entrada: 25–50 PSIG (1,7–3,4 bar)
• Pressão média máxima de trabalho: 50–90 PSIG (3,4–6,2 bar)
• Diâmetro máximo de sólidos em suspensão: 1/8" (3,3 mm)
• Altura de sucção húmida: 32,1 ft (9,5 m)
• Altura de sucção a seco: 11,3 ft (3,4 m)
• Tamanho do diafragma / válvula de esfera: 1" (25,4 mm) equivalente
• Peso: Bomba PP 176 lb (79,8 kg); Bomba PVDF 184 lb (83,5 kg)
• Montagem: QTY (4) ranhuras 0,40 in (10,3 mm) em padrão 10,31 in x 11,45 in (262 mm x 291 mm)
• Dimensões: Altura com motor 2 HP IEC 90: 25.92" (658,3 mm); com motor 2 HP NEMA 140TC: 26.72" (678,8 mm)
