Anel O-ring PSQ series
de poliuretanoredondade pistão

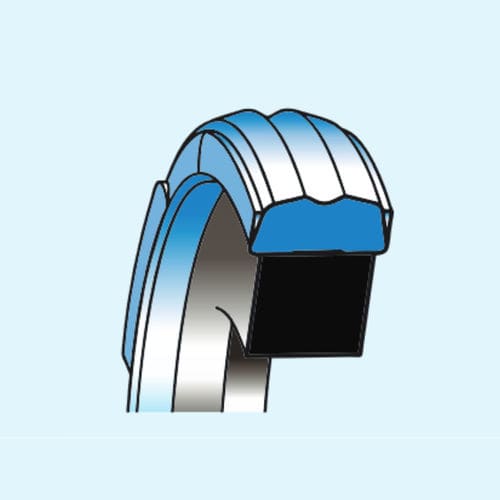

Anel O-ring - PSQ series - ARTIC SEALS - de poliuretano / redonda / de pistão
Anel O-ring - PSQ series - ARTIC SEALS - de poliuretano / redonda / de pistão
Guardar nos favoritos
Comparar

Características

Tipo
O-ring
Material
de poliuretano
Forma
redonda
Aplicações
de pistão, para caixa, de perfis, para máquina de corte
Fluido
para óleo mineral
Outras características
dinâmica, estática, de alta pressão
Temperatura limite

MÍN: -35 °C
(-31 °F)

MÁX: 110 °C
(230 °F)

Pressão limite

250 bar, 400 bar
(3.625,9 psi, 5.801,5 psi)

Diâmetro

MÍN: 24,5 mm
(0,965 in)

MÁX: 109 mm
(4,291 in)

Diâmetro externo

MÍN: 40 mm
(1,575 in)

MÁX: 130 mm
(5,118 in)

Dureza Shore A

93 unit, 98 unit

Velocidade

0,8 m/s
(2,6 ft/s)

Descrição

O vedante PSQ tem um perfil de ponto duplo na parte dinâmica e dois pequenos degraus na na parte estática, onde está alojado o Q-ring. O Q-ring energiza o vedante e proporciona um desempenho de vedação perfeito a baixa e alta pressão. A forma do perfil duplo central evita pressões hidrodinâmicas sobre o vedante e o consequente efeito de blow-out. As peças de vedação são em poliuretano com diferentes durezas, de acordo com as pressões de funcionamento específicas pressões de funcionamento específicas. Referência do composto: CN (93 Shore A com Q-ring) ou, em alternativa, DN (98 Shore A com Q-ring) As arestas de corte ou o rebarba devem ser removidos no alojamento da junta de estanquidade. Assegurar um chanfro de entrada no furo para facilitar a instalação do pistão. Para mais informações, consulte as instruções de montagem na página 26

---

Tradução automática  (ver texto original em inglês)
