Sistema de medição CO2

infravermelhoautomáticocontínuo

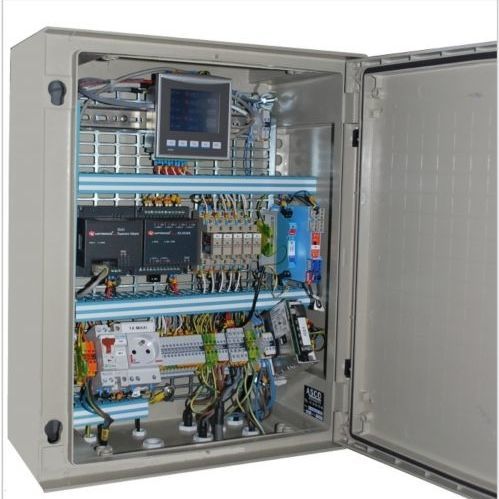

A unidade BIOX é composta por dois armários para a medição contínua de biogás. Uma caixa eléctrica, a ser colocada numa zona segura, constituída por um PLC com um ecrã tátil a cores, permite : Controlar as electroválvulas e outros componentes situados no armário ATEX. A visualização e o tratamento de sensores situados em zonas ATEX. Uma cabina certificada ATEX com os seguintes componentes: Tratamento de amostras com refrigerador, filtro primário, coletor de condensados e filtro de partículas Algoritmo de purga automática configurável. Sensor de infravermelhos para a medição do metano (CH4). Sensor paramagnético para a medição do oxigénio (O2). Um sensor eletroquímico para a medição do sulfureto de hidrogénio (H2S). Um sistema de fornecimento de oxigénio para a medição eletroquímica. O CO2 pode ser medido subtraindo os valores de O2 e CH4 medidos. Os invólucros são feitos de poliéster reforçado com fibra de vidro com uma carga anti-estática. Todos os componentes em contacto com o gás são fabricados em aço inoxidável 316L e PTFE. O sistema de circulação de gás nos sensores, bem como o refrigerador, funcionam com ar comprimido.
