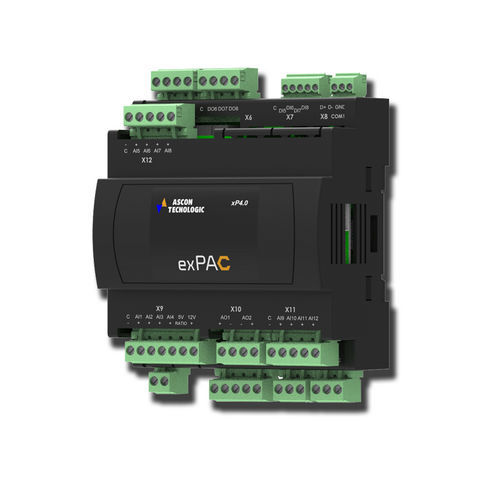

Módulo de expansão para relés xP4

de E/S8 saídas de relécom entradas digitais

Descrição
Módulo de expansão remoto xP4 para a família sigmaPAC. Projetado para ampliar os recursos de I/O dos controladores nP4 e AC3nP, adicionando entradas analógicas e digitais configuráveis, saídas por relé e analógicas, e comunicação RS-485 isolada e Ethernet.

Entradas

• Entradas analógicas de alto nível (configuráveis): 0…5 V, 0…10 V, 0/4…20 mA (0/4 canais)
• Entradas analógicas para temperatura: PT1000, NTC 103-AT2 (0/8 canais)
• Entradas digitais: 4/8 — contactos sem potencial ou 12…48 Vac/Vdc

Saídas

• Saídas analógicas: 0/2 — 0…10 V
• Saídas por relé: 6 × 2 A SPST-NO e 2 × 8 A SPDT (total 8 saídas relé, conforme configuração)

Especificações técnicas

• Modelo: xP4 (módulo de expansão)
• Função: Módulo de expansão para controladores sigmaPAC (compatível com nP4, AC3nP)
• Formato: 6 módulos DIN — 105 x 110 mm
• Alimentação: 24 Vdc
• Número de saídas: 8 (relé ou tensão)
• Entradas digitais: até 8
• Entradas analógicas: até 8 universais (incl. alto nível e entradas de temperatura)
• Saídas analógicas: 2 canais (0…10 V)
• Comunicação: RS-485 isolada; Ethernet disponível

Aplicações
Expansão de I/O para automação industrial e controlo de processos: I/O distribuída para comando de máquinas, aquisição de sinais e temperatura, controlo de atuadores e modernização de instalações sigmaPAC.

Programação & Certificações

• Lenguagens de programação suportadas: IL, ST, FBD, LD, SFC, CFC
• Certificações: CE, UL
