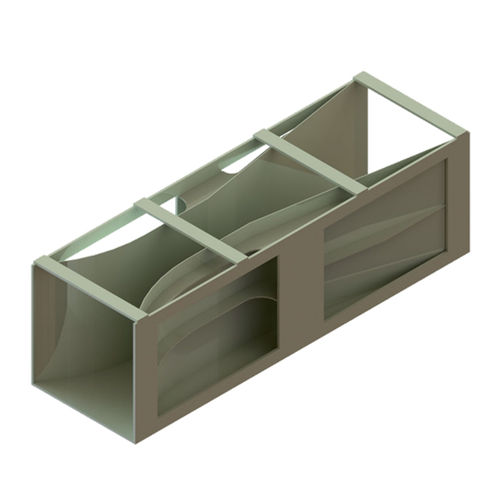

Medidor de vazão tipo Venturi AI.FCVvolumétricopara líquidoshorizontal
Guardar nos favoritos
Comparar
Características
- Tecnologia
- tipo Venturi
- Tipo
- volumétrico
- Fluido
- para líquidos
- Instalação
- em linha, de inserção, horizontal
- Material
- em polipropileno
- Aplicações
- para a indústria petroquímica, industrial, para a indústria farmacêutica, para lamas de depuração, para a indústria alimentícia, para baixa vazão, para tratamento de águas, para a indústria das bebidas, para aplicações hidráulicas, de irrigação, para aplicações de bombagem, para aplicações de enchimento, para duto quadrado
- Outras características
- para canal aberto, sem manutenção
- Vazão volumétrica
MÁX: 2.250 m³/h
(79.458,0001 ft³/h)MÍN: 1 m³/h
(35,3147 ft³/h)
Descrição
Os canais da série AI.FCV são elementos pré-fabricados concebidos especificamente para a medição de caudal em canais retangulares abertos. Fabricados inteiramente em polipropileno (PP), oferecem uma combinação ideal de resistência estrutural e resistência química, sendo perfeitos para aplicações de água municipais e industriais.
Porquê escolher a série AI.FCV?
O sistema Venturi é reconhecido pela sua capacidade de gerar medições de caudal precisas com uma perda de pressão permanente mínima. A construção em polipropileno garante uma superfície lisa que impede a acumulação de sedimentos, mantendo a precisão dos dados ao longo do tempo, mesmo com fluidos saturados.
Principais Características
Material Inerte: Construção 100% em polipropileno (PP) para uma excelente resistência a produtos químicos e à corrosão.
Ampla Gama de Operação: Disponível em 8 tamanhos standard (FCV01 a FCV08) para abranger caudais de 1 m³/h até 2.250 m³/h.
Precisão Hidráulica: Perfil otimizado para garantir o regime de caudal crítico necessário para a medição inequívoca do nível da água. Instalação fácil: Concebido para inserção direta em canais retangulares, com modelos de maiores dimensões (FCV06-08) equipados com ligações específicas para máxima estabilidade hidráulica.
Versatilidade dimensional: Comprimentos variáveis de 480 mm a 2.500 mm para se adaptar a qualquer infraestrutura existente.
Especificações Técnicas (Capacidade de Carga e Dados Dimensionais)
FCV01 / 1 m³/h - 50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h - 55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h - 150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h - 310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h - 500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h - 850 m³/h / 1500 x 600 x 720 mm mm
FCV07 / 50 m³/h - 1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h - 2250 m³/h / 2500 x 1000 x 1000 mm
Dicas de Instalação
Para uma medição correta do nível da água, recomendamos o posicionamento do sensor de nível (ultrassónico ou radar) a uma distância igual a 4 vezes a largura da ranhura (b0) a partir do início da restrição, garantindo uma perpendicularidade de 90° em relação à superfície da água.
Opções Especiais:
Além do polipropileno padrão, estão disponíveis por encomenda materiais especiais (Código X) ou kits completos com acessórios de montagem.
Porquê escolher a série AI.FCV?
O sistema Venturi é reconhecido pela sua capacidade de gerar medições de caudal precisas com uma perda de pressão permanente mínima. A construção em polipropileno garante uma superfície lisa que impede a acumulação de sedimentos, mantendo a precisão dos dados ao longo do tempo, mesmo com fluidos saturados.
Principais Características
Material Inerte: Construção 100% em polipropileno (PP) para uma excelente resistência a produtos químicos e à corrosão.
Ampla Gama de Operação: Disponível em 8 tamanhos standard (FCV01 a FCV08) para abranger caudais de 1 m³/h até 2.250 m³/h.
Precisão Hidráulica: Perfil otimizado para garantir o regime de caudal crítico necessário para a medição inequívoca do nível da água. Instalação fácil: Concebido para inserção direta em canais retangulares, com modelos de maiores dimensões (FCV06-08) equipados com ligações específicas para máxima estabilidade hidráulica.
Versatilidade dimensional: Comprimentos variáveis de 480 mm a 2.500 mm para se adaptar a qualquer infraestrutura existente.
Especificações Técnicas (Capacidade de Carga e Dados Dimensionais)
FCV01 / 1 m³/h - 50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h - 55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h - 150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h - 310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h - 500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h - 850 m³/h / 1500 x 600 x 720 mm mm
FCV07 / 50 m³/h - 1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h - 2250 m³/h / 2500 x 1000 x 1000 mm
Dicas de Instalação
Para uma medição correta do nível da água, recomendamos o posicionamento do sensor de nível (ultrassónico ou radar) a uma distância igual a 4 vezes a largura da ranhura (b0) a partir do início da restrição, garantindo uma perpendicularidade de 90° em relação à superfície da água.
Opções Especiais:
Além do polipropileno padrão, estão disponíveis por encomenda materiais especiais (Código X) ou kits completos com acessórios de montagem.
