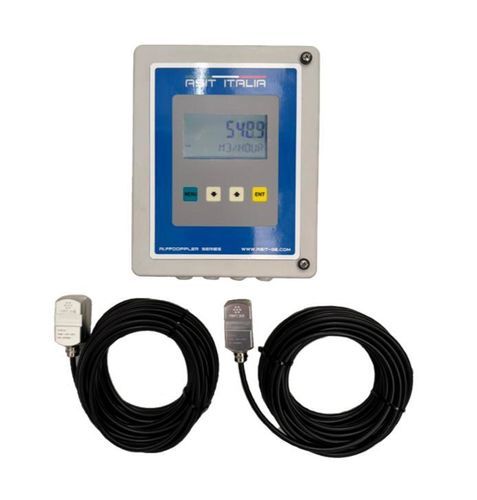

Medidor de vazão ultrassônico por efeito Doppler AI.FFDopplerIF-W

volumétricopara lodopara águas residuais

Descrição
O AI.FFdopplerIF-W é um medidor de vazão Doppler ultrassônico clamp-on destinado à medição volumétrica precisa em tubulações fechadas que transportam líquidos sujos, lamas ou fluidos com ar. Utilizando retroespalhamento Doppler de partículas ou bolhas em suspensão, fornece leituras confiáveis onde medidores por tempo de trânsito não são aplicáveis. Os sensores clamp-on são montados externamente para instalação não invasiva e monitoramento contínuo sem perfurar a tubulação ou interromper o processo.

Principais características

• Faixa de instalação: adequado para diâmetros de tubo de 40 mm a 4000 mm
• Sensibilidade a baixos fluxos: medição de velocidades de 0,05 m/s até 12 m/s
• Transdutores para altas temperaturas: operam entre -35°C e +200°C
• Construção robusta: unidade de controlo em fibra de vidro com grau de proteção IP66 e sensores até IP68 para ambientes severos
• Integração fácil: saídas 4-20 mA, relés e OCT para conexão a PLC ou SCADA

Aplicações comuns

• Águas residuais brutas e drenagem
• Lamas ativadas e lamas químicas
• Monitoramento de águas subterrâneas e recirculação em mineração

Características / Especificações Técnicas

• Precisão: 0,5% – 2,0% F.S.
• Display: LCD de 2 linhas (velocidade e total reiniciável)
• Alimentação: 85–265 VAC ou 24 VDC
• Material dos sensores: alumínio
• Comprimento de cabo: padrão 10 m (estendível até 300 m)
• Nota de instalação: para resposta Doppler ideal, o fluido deve conter pelo menos 100 ppm de partículas refletoras, com pelo menos 20% maiores que 100 μm
