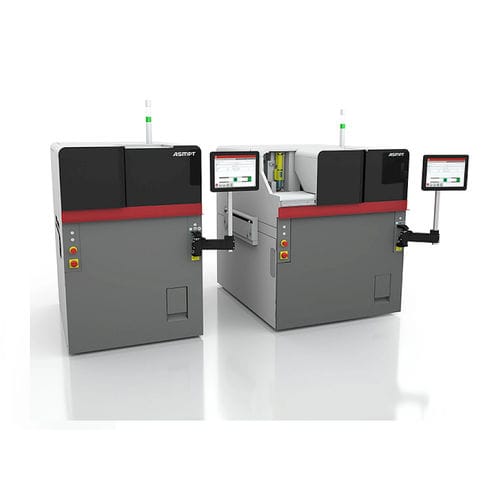

Máquina de serigrafia automática DEK TQ

de pasta de soldaSMTde alta velocidade

A DEK TQ é extremamente rápida (tempo de ciclo principal: apenas 5 a 6,5 segundos), altamente precisa (±17,0 micrómetros a 2 Cmk) e ocupa muito pouco espaço. Com duas versões de modelo, a plataforma apresenta agora também uma flexibilidade excecional: a DEK TQ para placas com dimensões até 400 por 400 milímetros e a DEK TQ L para placas com dimensões até 600 por 510 milímetros. Novos transportadores de três fases, o exclusivo controlador ASMPT NuMotion com cablagem de fibra ótica e processos de limpeza até 50% mais rápidos garantem um funcionamento a alta velocidade. Novos acionamentos, impressão fora da correia e sistemas de fixação inovadores proporcionam uma precisão sem precedentes e um processo de impressão excepcionalmente estável. Com a tampa de acesso duplo para a troca de cartuchos de pasta sem parar a impressora, o suporte automático Smart Pin e uma série de funcionalidades ainda mais inteligentes, as impressoras funcionam, em média, durante mais de oito horas sem qualquer intervenção do utilizador. Graças às suas numerosas interfaces e aos padrões de comunicação suportados, a plataforma DEK TQ integra-se perfeitamente no conceito de Automação Aberta da ASMPT. Destaques Qualidade máxima de impressão: novo processo de fixação para impressão fora da correia, uma cabeça de impressão e um acionamento inovadores, e fixação pneumática do estêncil em toda a área Precisão máxima: Precisão de impressão a húmido de até ±17,0 mícrons a 2 cpk na impressão de pasta para componentes 0201m Rendimento máximo: Tempo de ciclo principal de 5 segundos (DEK TQ) e 6,5 segundos (DEK TQ L) Transporte rápido em 3 fases: acionamentos lineares, sistemas de fixação inovadores, impressão fora da correia, controlador ASMPT NuMotion Até 8 horas sem intervenção: sistema de limpeza sob o estêncil com rolo de tecido de 22 metros e reserva de 7 litros de fluido de limpeza, gestão automática da pasta e suporte automático Smart Pin
