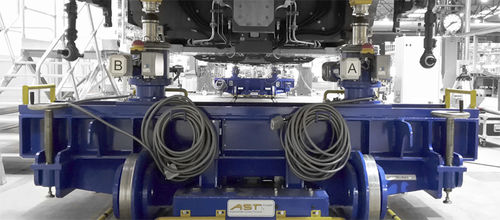

Sistema de medição de posição EKM 305-F

de cargaa laserpor contato direto

- Concebido para medições de carga em curva de carroçarias para processos de montagem e manutenção finais, proporcionando uma posição de baixa torção de acordo com a norma DIN25043-4 - sistema constituído por dois carrinhos montados sobre carris com duas unidades de engrenagens de precisão e transdutores de força - alinhamento flexível dos transdutores de força no sentido longitudinal e transversal - medição de cargas de canto, centro de gravidade e deslocamentos (aparelhos de elevação de precisão) - base para medição geométrica de acordo com a norma DIN25043 com, por exemplo, CBM - software operativo nativo para controlo, avaliação e arquivo de processos EKM 305-F O mais alto padrão na montagem final Tendo em consideração o método de medição da força de canto, o sistema determina e ajusta as carroçarias dos automóveis de passageiros à posição livre de torção e ao seu centro de gravidade, de acordo com a norma DIN 25043. Posteriormente, inicia a sequência de medição geométrica através do software CBM 305, utilizando um rastreador laser ou um taquímetro. O EKM 305-F é o sistema de medição de força de canto adequado para a montagem final de carroçarias de vagões. Os seus truques de medição são concebidos como um perfeito compromisso entre flexibilidade e robustez. São facilmente deslocáveis à mão sob a carroçaria de vagões acabados levantados. A concepção rígida assegura a medição precisa da força de canto, bem como o deslocamento entre cada canto levantado da carroçaria do vagão. Semelhantes ao EMK 305-S, as unidades de medição bem comprovadas (aparelhos de elevação de precisão) são utilizadas para mover a carroçaria do automóvel na posição livre de torção. O resultado do processo de medição permite uma declaração sobre a altura dos calços de bogie necessários.
