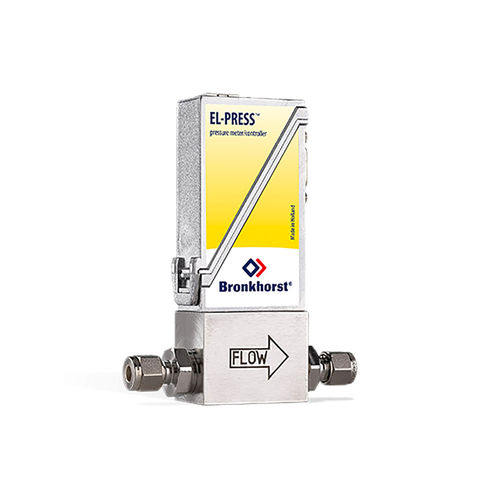

Manômetro absoluto EL-PRESS P-502C

digitalem aço inoxidáveleletrônico

A gama de Medidores de Pressão Electrónicos Digitais Bronkhorst é adequada para a medição precisa de gamas de pressão entre 2...100 mbar e 1,28...64 bar absolutos ou entre 0,7...35 mbar e 1,28...64 bar manométricos. Estes transdutores (ou EPT) têm um design compacto e comprovado de passagem de fluxo e incluem um sensor de pressão piezo-resistivo do tipo diafragma, uma placa de circuito impresso baseada em microprocessador com conversão de sinal e de bus de campo e um controlador PID para controlo opcional da pressão através de uma válvula de controlo montada separadamente A série EL-PRESS está equipada com uma placa de circuito impresso digital, que oferece elevada precisão, excelente estabilidade térmica e resposta rápida. A placa de circuito impresso digital principal contém todas as funções gerais necessárias para a medição e o controlo. Para além da saída RS232 padrão, os instrumentos também oferecem E/S analógicas. Como opção, pode ser montada uma interface integrada para fornecer protocolos CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII ou TCP/IP, EtherNet/IP, POWERLINK ou FLOW-BUS. As principais caraterísticas do medidor de pressão eletrónico digital incluem: Para pressão absoluta ou manométrica Elevada exatidão e repetibilidade Design compacto e comprovado de passagem de caudal Controlador PID integrado para controlo da pressão Comunicação analógica, RS232 e fieldbus Como é que funciona? O sensor de pressão EL-PRESS da Bronkhorst é uma ponte piezoresistiva sobre a superfície de um chip de silício. Esta pastilha é perfurada no seu reverso, dando ao interior da pastilha a forma de um diafragma de pressão, cuja espessura determina o intervalo de pressão. Quando uma pressão actua sobre este chip, o diafragma flecte e os valores das resistências da ponte alteram-se proporcionalmente à pressão.
