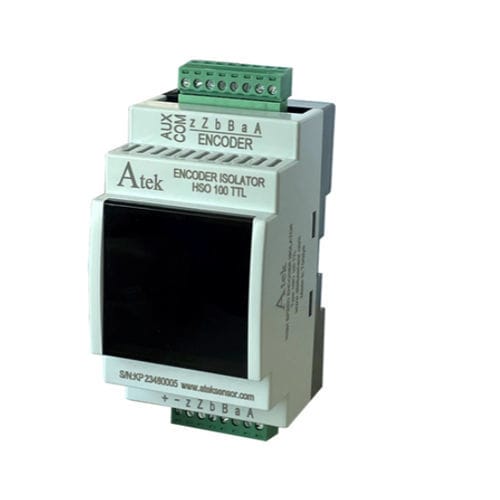

Isolador óptico HSO

de sinalde tensãode corrente

Proporciona um isolamento ótico entre o sinal do codificador e o PLC, o servo condutor ou outros dispositivos de entrada Pode alterar a tensão do sinal do codificador para corresponder à entrada do recetor Converte a saída não diferencial (A, B, Z) em saída diferencial (A, B, Z, A/, B/, Z/) Converte a saída diferencial (A, B, Z, A/, B/, Z/) em saída não-diferencial (A, B, Z) Converte saída de coletor aberto em saída diferencial ou não diferencial Montagem fácil em painéis com sistema de calha DIN Interface versátil entre codificador incremental e dispositivos receptores; capacidade de converter sinal não-diferencial em diferencial, sinal diferencial em não-diferencial; limpeza de sinais ruidosos; ajuste da tensão do sinal do codificador de acordo com o recetor; sistema de calha DIN Características gerais Permite a limpeza de sinais ruidosos Pode ser utilizado como repetidor para distâncias de cabo mais longas Ideal para utilização com codificadores e entradas e saídas de sinais de codificadores de servo-acionamento Marka - Atek CARACTERÍSTICAS TÉCNICAS - -> Tipo de saída do isolador - A, B, Z, A/, B/, Z/ Saída em quadratura Tipo de entrada do isolador / Tipo de saída do sinal do codificador - Condutor de linha diferencial Condutor de linha não-diferencial (de terminação simples) Coletor aberto não diferencial (terminação simples) Tensão de entrada do sinal do isolador / tensão de saída do sinal do codificador - 5-30 VDC (TTL, RS422, acionador de linha) Resposta de frequência do isolador - Máximo 1Mhz Tensão de alimentação do isolador - 6-24VDC Corrente de alimentação do isolador - 75 mA Opções de tensão de saída do isolador - TTL: Saída de driver de linha diferencial de 5 VCC, independente da tensão de alimentação VDC: Saída de driver de linha diferencial de 5-24 VDC, tensão de alimentação -0,7V de tensão de saída *Deve ser especificado aquando da encomenda Nível de proteção - Proteção contra polaridade inversa
