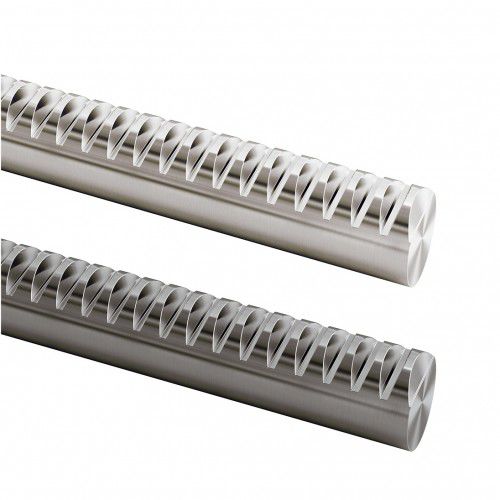

Cremalheira de dentes retos HPR series

helicoidalde precisãoretificada

Q6 - Qualidade Classe 6 Datas técnicas: Aço para endurecimento de caixas de acordo com o padrão ATLANTA (29 xx xx0) Aço com tratamento térmico segundo o padrão ATLANTA (29 xx xx5) Dentes endurecidos com a ATLANTA alta performance processo de têmpera e moagem Solo em todos os lados após endurecimento Erro de inclinação total GTf 1000 ≤ 0,036mm 19°31'42" sistema de dentes rectos e helicoidais Módulo 2 a 4 Comprimento até 2000mm Força máxima de alimentação por pinhão de contato até 409,0 kN Q7 - Classe de Qualidade 7 Datas técnicas: Aço tratado termicamente segundo ATLANTA-Standard Dentes endurecidos com a ATLANTA alta performance processo de têmpera e moagem Solo em todos os lados após endurecimento Erro de inclinação total GTf/1000 ≤ 0,052mm 19°31'42" sistema de dentes rectos e helicoidais Módulo 2 a 10 Comprimento 2000 mm Força máxima de alimentação por pinhão de contato até 287,0 kN Rack Redondo Q7 - Classe de Qualidade 7 Datas técnicas: Material: E TG 88 acc. DIN 17210 Temperado e revenido 800 - 950 N/mm² Perfil terreno Erro de inclinação total GTf/1000 ≤ 0,016mm Módulo 1 a 4 Comprimento 2000 mm Força máxima de alimentação por pinhão de contacto até 13,7 kN
