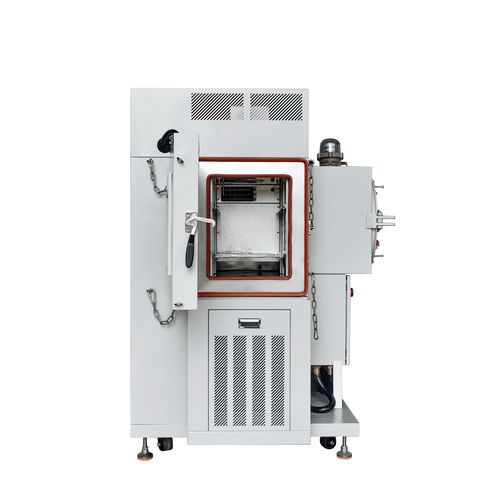

Câmara climática AH Series

de umidadede temperaturaambiental

Visão geral do produto
A série ATMARS AH fornece câmaras de ensaio ambientais para reproduzir condições controladas de temperatura e humidade em laboratório e produção. Os modelos cobrem faixas de temperatura de -70 °C a +150 °C e humidade de 20 % UR a 98 % UR. Estão disponíveis configurações à prova de explosões e opções personalizadas.

Aplicações

• Inspeção de qualidade e ensaios ambientais de produtos eletrónicos
• Equipamentos elétricos e de comunicação
• Componentes automotivos e peças aeroespaciais
• Plásticos, metais, produtos químicos e materiais de construção
• Dispositivos médicos e aplicações militares

Principais características

• Versão à prova de explosões disponível (dependendo do modelo)
• Estrutura compacta com pequena área ocupada
• Sistema de refrigeração eficiente com refrigerantes de ODP zero
• Controlador com ecrã tátil LED true-color ultrafino com menu em inglês
• Janela de observação dupla em vidro eletrotermal transparente (padrão)
• Acessórios padrão: passagens de cabo, lâmpada, rodízios, bandejas em aço inox, cabo

Desempenho e especificações

• Faixas de temperatura por modelo: -20 °C a +150 °C / -40 °C a +150 °C / -70 °C a +150 °C
• Variação de temperatura: ±0,5 °C; uniformidade: ≤2,0 °C; desvio: ±2,0 °C
• Aquecimento (sem carga): -20 °C→+100 °C ≈ 35 min; -40 °C→+100 °C ≈ 45 min; -70 °C→+100 °C ≈ 60 min
• Arrefecimento (sem carga): +20 °C→-20 °C ≈ 45 min; +20 °C→-40 °C ≈ 60 min; +20 °C→-70 °C ≈ 80 min
• Faixa de humidade: 20 % UR–98 % UR; variação: ±2,0 % UR; uniformidade: ±3,0 % UR
• Nível de ruído: ≤68 dB

Volumes e dimensões do espaço de trabalho

• Volumes (exemplos): 80 L, 105 L, 225 L, 408 L, 800 L, 1 m³
• Dimensões interiores (LxPxA) exemplos: larguras 400/500/600/800/1000 mm; alturas 500/600/750/850/1000 mm; profundidades 400–2025 mm (dependendo do modelo)
• Dimensões exteriores (LxPxA) exemplos: larguras 650/700/800/1000/1200 mm; alturas 1665–1980 mm; profundidades 1260–2025 mm

Materiais e sistema

• Interior: chapas de aço inoxidável mate SUS #304
• Exterior: chapa de aço pintada a pó com revestimento eletrostático
• Isolamento: espuma rígida de poliuretano e lã de vidro; vedante: silicone importado
• Aquecimento: aquecedor elétrico de fio Nichrome; controlador: ecrã tátil LED
• Compressor: hermético monobloco ou em cascata dependendo do modelo; refrigeração: TECUMSEH ou equivalente; opções de arrefecimento por ar/água
• Refrigerante: refrigerantes com potencial zero de esgotamento do ozono

Precauções de segurança

• Interruptor de proteção do aquecedor contra funcionamento a seco
• Interruptor de proteção do humidificador contra funcionamento a seco
• Disjuntores de sobrecorrente para aquecedor e humidificador
• Proteções do compressor: alta pressão, sobreaquecimento e sobrecorrente
• Protetor de sobretensão/falha de fase e disjuntor
• Interruptor sem fusível; sensor e aviso de baixo nível de água do humidificador

Configurações padrão

• Janela de observação dupla em vidro eletrotermal ×1
• Passagens de cabo ×2; lâmpada ×1; rodízios ×4
• Bandejas em aço inox ×2; cabo ×1 (2,5 m)

Alimentação e potência instalada
AC 3φ4W 380V 50Hz (R,S,T,N + terra), flutuação de tensão ≤ ±10 %. Potência instalada típica (exemplos): 7 / 12 / 14 kW (varia conforme configuração).

Conformidade e opções
Em conformidade com GB-2423.x, séries GJB e disposições IEC60068-3 (sensor instalado na saída de ar da unidade). Opções personalizadas e configurações à prova de explosões disponíveis mediante solicitação.
