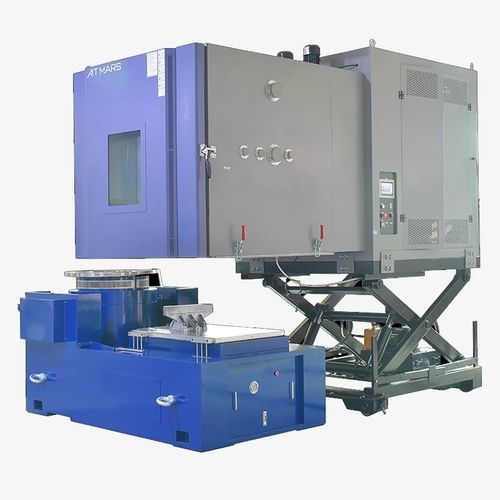

Câmara de ensaio termostática AHV series

climáticade umidadede temperatura

Apresentação do produto
A série AGREE AHV é uma câmara de ensaio de temperatura, humidade e vibração concebida para fornecer ambientes controlados de temperatura, humidade e esforços por vibração elétricos/mecânicos para a aeronáutica, aviação, petróleo, químico, eletrónica, comunicações e outras unidades de I&D e produção. Permite testes cíclicos ou estáticos e simulações combinadas temperatura–humidade–vibração para validar desempenho e fiabilidade do produto.

Aplicações da câmara AGREE
A câmara AGREE é adequada para ensaios de baterias, componentes aeroespaciais, peças automóveis, conjuntos eletrónicos, organismos de controlo de qualidade, institutos de investigação e universidades. Reduz ciclos de desenvolvimento ao permitir qualificação ambiental, verificação de fiabilidade e reprodução de condições de campo.

Características do produto

• Disponível em vários volumes de trabalho; compatível com sistemas de vibração eletrodinâmicos e mecânicos — configurável com ou sem mesa de vibração.
• Projeto integrado que combina shaker (mesa de vibração) e câmara ambiental para ensaios compostos.
• Sistema de refrigeração duplo (dois circuitos) para melhor desempenho frigorífico.
• Suporta testes de ambiente compostos: temperatura + humidade + vibração numa única instalação.
• Diversas soluções móveis e de instalação para mover o shaker ou a câmara conforme as condições do local.
• Placa inferior da câmara removível para facilitar a ligação a várias mesas de vibração elétricas.

Especificações técnicas

• Série / variantes de modelo: série AHV (modelos: AHV-225, AHV-408, AHV-800, AHV-1000, AHV-1210, AHV-1728, AHV-5832)
• Condição de desempenho: ambiente +20℃ ou água de circulação +25℃, câmara vazia (sem amostra)
• Intervalo de temperatura: -20 / -40 / -70℃ até +150℃
• Flutuação de temperatura: ±0,5℃
• Uniformidade de temperatura: ±2,0℃
• Desvio de temperatura: ±2,0℃
• Taxa de aquecimento: média 3℃/min (ex.: -20℃→+100℃, -40℃→+100℃, -60℃→+100℃ sem carga)
• Taxa de arrefecimento: média 1℃/min (ex.: +20℃→-20℃, +20℃→-40℃, +20℃→-70℃ sem carga)
• Intervalo de humidade: 20%RH ~ 98%RH
• Flutuação de humidade: ±2,0%RH
• Uniformidade de humidade: ±3,0%RH
• Desvio de humidade: ±3,0%RH (>75%RH); ±5,0%RH (≤75%RH)
• Intervalo de frequência (vibração): 3 ~ 5000 Hz (ajustável)
• Nível de ruído: ≤75 dB(A) medido a 1,0 m em estado estável
• Força sinusoidal: 300 kg ~ 35 T (personalizável)
• Deslocamento, carga máxima e parâmetros detalhados do sistema de vibração: ver Detalhes do Sistema de Teste de Vibração
• Volume de trabalho (L): 225 / 408 / 800 / 1000 / 1210 / 1728 / 5832 (conforme modelo)
• Dimensões internas (LxAxP mm) por modelo: AHV-225: 500 x 750 x 600; AHV-408: 600 x 850 x 800; AHV-800: 1000 x 1000 x 800; AHV-1000: 1000 x 1000 x 1000; AHV-1210: 1100 x 1000 x 1100; AHV-1728: 1200 x 1200 x 1200; AHV-5832: 1800 x 1800 x 1800
• Dimensões externas (LxAxP mm) por modelo: AHV-225: 1050 x 1600 x 1950; AHV-408: 1160 x 2110 x 2500; AHV-800: 1200 x 2410 x 2900; AHV-1000: 1200 x 2400 x 3100; AHV-1210: 1300 x 2410 x 3200; AHV-1728: 1400 x 2410 x 3280; AHV-5832: 2000 x 2400 x 5340
• Material interior: chapas de aço inoxidável SUS #304 acabamento mate
• Material exterior: chapas de aço carbono com pintura eletrostática
• Isolamento: espuma rígida de poliuretano e lã de vidro
• Sistema frigorífico: compressores Copeland herméticos ou BITZER semi-herméticos; refrigerantes de baixo ODP R404A / R23
• Método de arrefecimento: arrefecimento por água ou por ar
• Controlador: ecrã tátil LED true-color com opções multilíngues
• Elevação/movimento: a máquina pode levantar-se e deslocar-se automaticamente lateralmente; altura ajustável conforme o nível de vibração
• Normas: GB/T 2423.10-2019; GB/T 2423.11-1997; GB/T 2423.12-1997; GB/T 2423.13-1997; GB/T 2423.14-1997; GB/T 2423.35-2019; GB/T 2423.36-2005; GB/T 2423.48-2018; GB/T 2423.49-1997; GB/T 2424.22-1986; GB/T 2424.24-1995
• Medidas de segurança: proteção contra aquecimento a seco do aquecedor; disjuntor de sobrecorrente do aquecedor; proteção contra aquecimento a seco do humidificador; disjuntor do humidificador; proteção baixo nível de água do humidificador; proteção contra sobreaquecimento e sobrecorrente do compressor; proteção contra alta tensão; disjuntores e proteção contra perda de fase/sobretensão; aviso de baixo nível de água do reservatório
• Acessórios padrão: passagens Ø50 mm x2; rodízios x4; suportes para amostras em aço inox x2; janela de observação em vidro isolante com aquecimento elétrico transparente; iluminação interna
• Alimentação elétrica: AC 380V (±10%), (50±0,5)Hz, 3 fases 4 fios + terra / outra alimentação conforme especificado
• Opções personalizadas: disponíveis mediante solicitação
