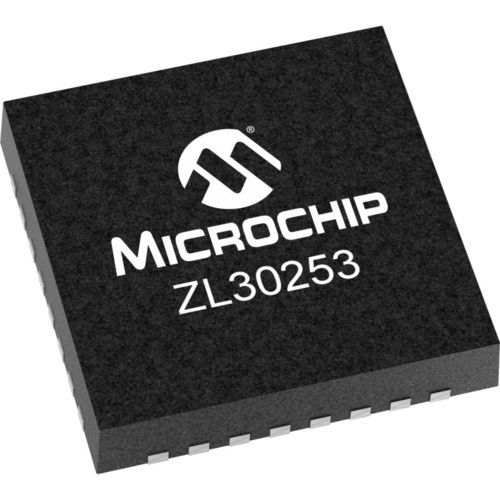

O ZL30253 é um IC flexível, de alto desempenho, multiplicador de relógio/atenuador de instabilidade. A partir de qualquer frequência de relógio de entrada de 1kHz a 1250MHz, o ZL30252 pode produzir frequências de saída bloqueadas por frequência de 1Hz a 1035MHz e até 3 sinais de relógio de saída diferenciais ou 6 sinais de relógio CMOS. O jitter de saída é tipicamente de 0,16 a 0,28ps RMS (12kHz a 20MHz). A auto-configuração automática a partir da EEPROM interna permite que os sinais de relógio estejam disponíveis imediatamente após o arranque ou reinicialização.
Características do produto
Três relógios de entrada
Duas entradas diferenciais/CMOS
Uma entrada simples/CMOS
Qualquer frequência de entrada de 1kHz a 1250MHz (1kHz a 300MHz para CMOS)
As entradas são continuamente monitorizadas quanto à atividade e precisão da frequência
Comutação de referência automática ou manual
DPLL de baixa largura de banda
Largura de banda programável, 14Hz a 500Hz
Atenua o jitter até vários UI
Execução livre ou retenção digital na perda de todas as entradas
Ajuste de fase controlado digitalmente
APLL de N fracionário de baixo jitter e 3 saídas
Qualquer frequência de saída de <1Hz a 1035MHz
Conversão de frequência fraccionada de alta resolução com erro de 0ppm
O design encapsulado e fácil de configurar não requer componentes externos de VCXO ou filtro de loop
Cada saída tem divisores independentes
Jitter de saída tipicamente 0,16 a 0,28ps RMS (banda de integração de 12kHz a 20MHz)
As saídas são CML ou 2xCMOS, podem fazer interface com LVDS, LVPECL, HSTL, SSTL e HCSL
No modo 2xCMOS, os pinos P e N podem ser de frequências diferentes (por exemplo, 125MHz e 25MHz)
Pino de alimentação por saída com tensões de saída CMOS de 1,5V a 3,3V
Circuito de alinhamento de saída preciso e ajuste de fase por saída
Ativação/desativação por saída e arranque/paragem sem falhas (paragem alta ou baixa)
---
