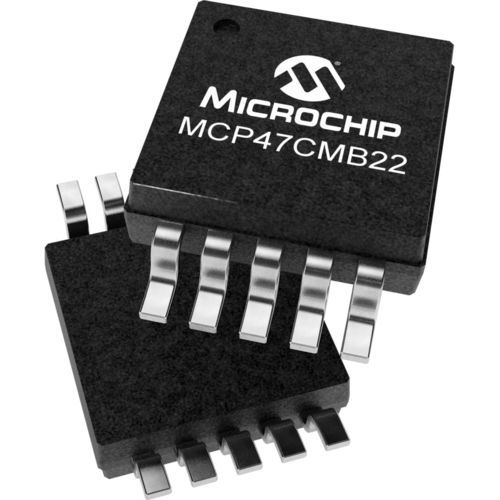

Conversor analógico MCP47CMB22

DACcom 2 saídas analógicasindustrial

O MCP47CMB22 é um conversor digital-analógico (DAC) de duplo canal, 12 bits, com saída de tensão tamponada, com memória MTP e uma interface série compatível com I²C. Este dispositivo oferece quatro opções diferentes de referência de tensão: VDD do dispositivo, VREF externo (com ou sem buffer) e bandgap interno. Oferece uma não-linearidade integral (INL) de 1 LSB com baixo consumo de energia e um tempo de estabilização rápido de 16 µs. Este dispositivo tem uma memória MTP integrada que pode ser escrita até 32 vezes, para cada registo específico. É adequado para aplicações de consumo e industriais, tais como corte de set point ou offset, calibrações de sensores, aplicações de controlo de motores e muito mais. Características do produto resolução de 12 bits Interface I²C Gama de tensões de funcionamento: 2,7 V a 5,5 V especificação de não linearidade integral (INL) de 1 LSB Tempo de estabilização rápido: 16 µs (típico) Tamanho da memória não volátil (MTP): 32 localizações Proteção de reinicialização de ligar/desligar (POR/BOR) Opções de referência de tensão DAC: VDD do dispositivo, VREF externo (com ou sem buffer), intervalo de banda interno (1,227 V típico) Tipos de embalagem: QFN de 3 x 3 de 16 fios, MSOP de 10 fios, DFN de 3 x 3 de 10 fios Temperatura: -40°C a +125°C
