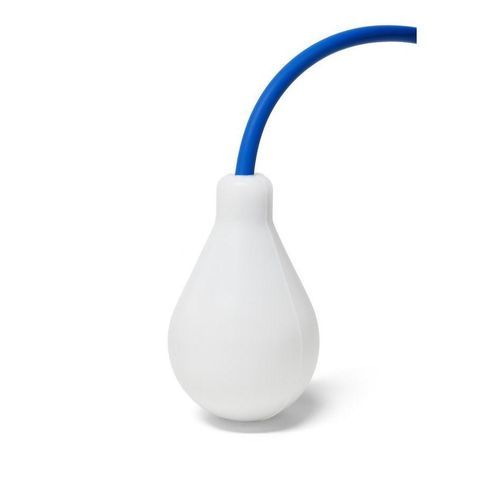

Chave de nível de boia AQUA XL EP

para águapara controle de bombade segurança anti-vazamento

Apresentação
O AQUA XL EP é um interruptor de nível por flutuador certificado ACS, concebido para aplicações em água potável. Possui lastro interno e materiais conformes ACS para contacto hígienico com água de consumo, fornecendo comutação mecânica precisa para controlo de bombas e alarmes de nível.

Principais aplicações
Adequado para estações de bombagem de água potável, reservatórios de armazenamento e sistemas de tratamento de água. Aplicável em ambientes sensíveis que exigem certificação ACS e cablagem isenta de halogéneos (ex.: ferroviário, construção naval, redes industriais de água).

Princípio de funcionamento
O flutuador acompanha o nível do líquido; ao atingir a posição de comutação inclina um microinterruptor mecânico interno que abre ou fecha um circuito. Fornecido com cabo de 3 condutores (COM, NO, NC) para selecionar modo de enchimento ou esvaziamento na ligação. Duas unidades podem ser usadas em conjunto para controlar níveis mínimo e máximo.

Modos de funcionamento

• Modo esvaziamento: o flutuador comanda a bomba em posição alta (proteção contra transbordo) e interrompe o circuito quando o reservatório está vazio para proteger a bomba.
• Modo enchimento: o circuito fecha (NC) em posição baixa para arrancar a bomba e encher o reservatório.

Limitações e recomendações
Não recomendado para líquidos fortemente agitados (presença de agitador) nem para uso em torres de água. Para líquidos turbulentos escolher ATS 165 EP (certificado ACS). Para controlo de várias bombas com lastro regulável em aço inoxidável em líquidos calmos escolher SOBA EP (certificado ACS). O comportamento de comutação pode ser afetado pela agitação e vazões; o lastro interno garante um ângulo de comutação fixo de ±10°.

Instalação e ligação
O flutuador suspende-se pela capa do cabo; usar o acessório FIXCAB para fixação segura. Evitar abraçadeiras ou elementos cortantes que possam danificar a capa. As ligações elétricas devem ser efetuadas numa caixa estanque fora do reservatório para evitar infiltrações. As extensões de cabo devem ser realizadas com cabo de sinal compatível; comprimentos sob encomenda para evitar emendas dentro do reservatório.

Especificações técnicas

• Ângulo de comutação: ±10°
• Densidade do fluido admissível: 0,95–1,05 kg/dm³
• Pressão de serviço admissível: 2 bar
• Temperatura máxima: 70 °C
• Índice de proteção: IP68
• Invólucro: copolímero de polipropileno biconico
• Cabo: 3 condutores 1 mm², capa PVC certificada ACS, sem halogéneos
• Peso (sem cabo): ≈ 775 g
• Lastro: ferro fundido interno
• Dimensões: altura 165 mm — diâmetro 100 mm
• Comprimentos de cabo: 5, 6, 10, 13, 15, 20, 25, 30 m (outros sob pedido)
• Curso de comutação indicativo: X ≈ 17–20 cm (ver ficha técnica)
• Características elétricas: capacidade de corte 16 (6) A (16 A resistivo; 6 A indutivo) até 250 VAC; outras configurações disponíveis, consultar dados técnicos.
