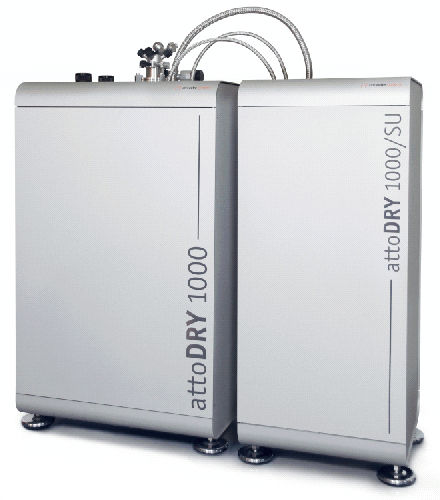

Criostato attoDRY1000

O attoDRY1000 é um sistema de refrigeração cryogen-livre que ajusta avaliações de desempenho novas do desempenho. O attoDRY1000 foi projetado especificamente fornecer uma ultra-baixa plataforma da medida de vibração para experiências de varredura criogênicas da ponta de prova sem a necessidade para o hélio líquido. O sistema padrão do fechado-ciclo permite experiências vibração-sensíveis em uma variação da temperatura de 4 K a 300 K. As inserções opcionalmente disponíveis do microscópio são refrigeradas por uma atmosfera controlada do gás da troca. Os ímãs Superconducting até 9 T estão disponíveis como uma opção. Devido a um projeto proprietário, as vibrações mecânicas criadas pelo coldhead do pulso-tubo são decupladas da plataforma da medida. Quando medido com o attoAFM eu, amplitudes da vibração de menos de 0,15 nanômetros RMS sou conseguido rotineiramente (uma largura de banda de 200 hertz, sentido vertical). Apesar da decuplagem mecânica entre o coldhead e a plataforma da amostra, o ot refrigerando do desempenho o attoDRY1000 é simplesmente proeminente. As temperaturas como o ponto baixo como 3 K e os tempos do cooldown da ponta de prova como rapidamente como 1 hora para fazer a ponta de prova de varredura criogênica experimentam um prazer. Para o attoDRY1000, uma grande variedade de inserções de varredura da microscopia da ponta de prova está disponível, variando das inserções confocal (CFM) à microscopia da força magnética (MFM), assim como do transporte da medida (atto3DR).
