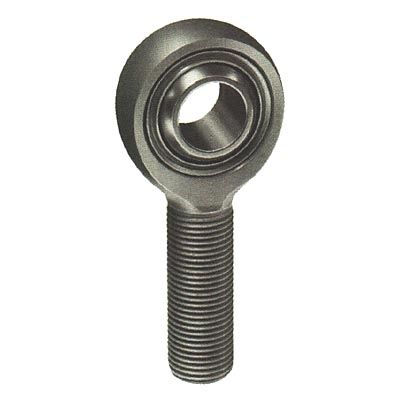

Terminal rotular macho ASM, ASB series

de alta resistência

- Corpo - aço de liga 4340 (AMS-S-5000), calor - tratado, tratado ao cádmio. - Raça - aço inoxidável do PH 17-4 (AMS 5643), calor - tratada. - Esfera - aço 440C inoxidável (AMS 5630), calor - tratada, cromo duro chapeado (AMS-QQ-C-320 classe 2). - O metal aos rolamentos de extremidade de Rod do metal alistou nas tabelas abaixo tem as mesmos dimensões do envelope, materiais (menos forros de Ptfe), tolerâncias básicas, e capacidades de carga porque aqueles que são aprovadas a SAE-AS81935/1. - Os Keyways estão disponíveis. As unidades são fornecidas sem os keyways. Quando um keyway é exigido, especific adicionando o sufixo “K”. Ex.: ASMK-3. - Como aplicável, os keyways conformar-se-ão a SAE-AS81935/3 ou a NAS 559. - Todas as linhas são roladas após o tratamento térmico, e conformam-se a UNJF-3A por AMS-S-8879. - Consulte a fábrica para substituições materiais ou possibilidades dimensionais da modificação. - O afastamento radial é .002 máximo (para .0005 máximo, use o exemplo do sufixo-r: ASMK-6R). - Adicione as letras “F” ou “Z” ao tamanho da parte para designar em nível ou ao tipo encaixes do zerk respectivamente (exemplo ASM-6F ou ASM-6Z). - Para a lubrificação da seco-película no diâmetro interno das raças, sufixo D do uso (exemplo ASMK-6D). Para a película seca no furo da esfera e/ou no diâmetro exterior, fábrica do contato.
