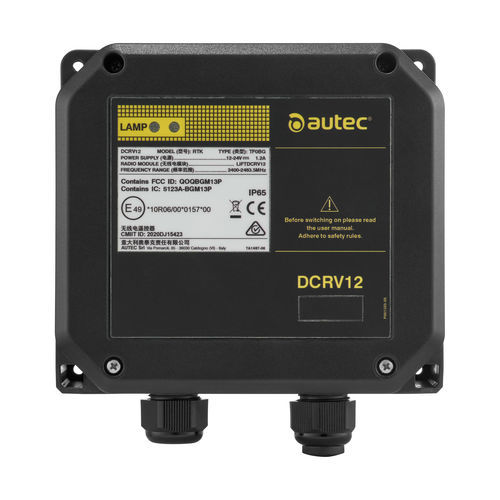

Receptor compacto DCRV12

com saída de reléIP65

Visão geral
O DCRV12 é uma estação base DC compacta para aplicações de controlo de elevadores. Suporta alimentação 12–24 V CC e fornece 12 saídas (4 relés, 8 MOSFET). Possui ranhura para uma placa de expansão opcional e antena interna, com opção de antena externa. Grau de proteção IP65, adequado a ambientes industriais de elevação.

Principais características

• Alimentação: 12–24 V CC
• 12 saídas: 4 relés e 8 MOSFET
• Ranhura de expansão para 1 placa opcional
• Antenna: interna; antena externa opcional
• Corrente nominal de comandos: 5 A (30 V CC)
• Corrente nominal das saídas STOP / segurança: 5 A (30 V CC)
• Grau de proteção: IP65 (Tipo de caixa 4)
• Dimensões: 150 × 134,5 × 60 mm
• Peso: 1 kg

Especificações técnicas

• Modelo: DCRV12
• Série de aplicação: Lift
• Desempenho GSS: SIL 2 / PL d; cat. 3
• Nº máximo de placas opcionais: 1
• Nº máximo de saídas: 12 (4 relés, 8 MOSFET)
• Temperatura de funcionamento: -20 °C a +70 °C
• Temperatura de armazenamento: -40 °C a +70 °C
• Interfaces de ligação: prensa-cabos; conectores de 16 e 24 pinos

Instalação e interfaces

• Prensa-cabos e conectores de encaixe para cabeamento simplificado
• Antenna interna incluída; antena externa disponível para alcance alargado
• Caixa IP65 adequada para exposição a pó e respingos em ambientes de elevação
• Dimensões compactas facilitam montagem em painéis de controlo ou em equipamentos móveis

Opções e encomenda

• Referência: DCRV12 (série Lift)
• Placa de expansão opcional: acrescenta saídas ou funções (máx. 1)
• Antenna externa disponível como acessório
• Contacte o fornecedor para configuração, acessórios de montagem e documentação de conformidade
