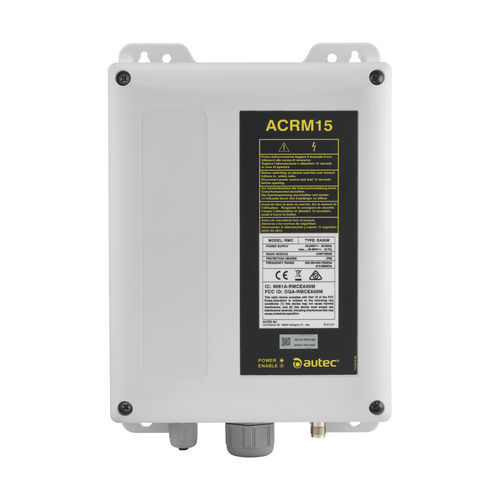

Receptor rádio ACRM15

sem fiode transmissão de dadosde barramento de campo

Visão geral
O ACRM15 é uma unidade receptora alimentada em AC, projetada para aplicações de controlo industrial. Inclui 14 relés programáveis mais as funções START e STOP, antena interna (antena externa opcional) e 4 entradas para feedback de dados. Dois slots de expansão aceitam diversas placas opcionais para I/O, saídas analógicas, interfaces de comunicação e sincronização entre recetores.

Características

• Alimentação AC: 45–230 VAC
• 14 relés programáveis mais START e STOP
• Antena interna padrão; antena externa opcional
• 4 entradas para feedback de dados
• 2 slots de expansão para placas opcionais
• Placas de expansão suportadas: placas de relés programáveis; placas de saída analógica tensão/corrente; placas de entrada digitais e/ou analógicas; placas de saída resistiva variável; placas de sincronização (Synchro); placas de portas de comunicação série (RS-232/485, CANopen, Profibus DP, PROFINET, EtherCAT®, EtherNet/IP™)

Ficha técnica
Alimentação: 45-230 VAC
Antena: Interna padrão; Externa opcional
Número máximo de saídas: 30 on/off + START e STOP
Corrente nominal dos comandos: 6 A (250 VAC)
Corrente nominal das saídas STOP / segurança: 4 A (250 VAC)
Desempenho de segurança da função STOP (EN ISO 13849-1): até PL d
Grau de proteção: IP65 (NEMA 4)
Temperatura de funcionamento: -20°C a +70°C (-4°F a +158°F)
Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)
Interfaces de ligação: Prensa-cabos; ligação de 24 ou 32 pinos
Dimensões: 185 x 287 x 105 mm (7.28 x 11.30 x 4.13 in)
Peso: 2.2 kg (4.9 lb)

Especificações técnicas

• Modelo: ACRM15
• Alimentação: 45-230 VAC
• Relés programáveis: 14 (mais START e STOP)
• Saídas máximas (com expansões): 30 on/off + START e STOP
• Entradas de feedback de dados: 4
• Slots de expansão: 2 (para placas relé/analógica/digital/sinc/comunicação)
• Interfaces de comunicação suportadas (via placas de expansão): RS-232/485, CANopen, Profibus DP, PROFINET, EtherCAT®, EtherNet/IP™
• Corrente nominal dos comandos: 6 A (250 VAC)
• Corrente nominal saídas STOP/segurança: 4 A (250 VAC)
• Desempenho de segurança (STOP): até PL d (EN ISO 13849-1)
• Grau de proteção: IP65 (NEMA 4)
• Temperatura de funcionamento: -20°C a +70°C (-4°F a +158°F)
• Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)
• Interfaces de ligação: Prensa-cabos; ligação de 24 ou 32 pinos
• Dimensões: 185 x 287 x 105 mm (7.28 x 11.30 x 4.13 in)
• Peso: 2.2 kg (4.9 lb)
