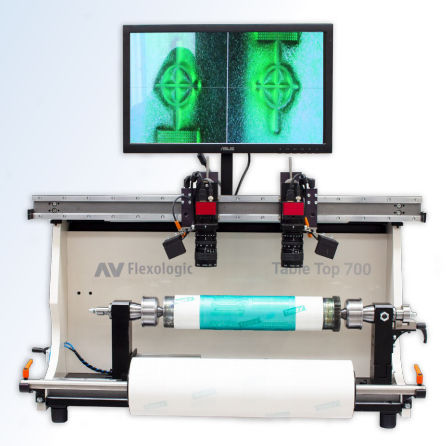

Máquina de montagem manual

de clichês flexográficos

Larguras Largura [mm] ≤ 610 Largura [polegada] 24" Repetição máxima [mm/inch] 610/24" O TableTop é uma máquina de montagem de placas flexo de nível de entrada para etiquetas. O TableTop é adequado para cilindros e/ou mangas, uma vez que pode ser equipado com suportes ou cones para suportar cilindros ou um eixo de ar para mangas. Fluxo de trabalho O operador coloca e bloqueia o cilindro/camisa utilizando o sistema de aperto ou carrega a camisa no eixo. Um suporte de fita opcional pode ser acrescentado ao TableTop para aplicação de fita no cilindro/camisa. Quando a manga é preparada, as câmaras a cores HD são facilmente calibradas a partir do feixe. A placa é posicionada e montada manualmente pelo operador Existem 3 versões do TableTop: 1) TableTop Standard: A versão standard é adequada para cilindros. O TableTop pode ser equipado com suportes ou cones para suportar os cilindros. Existem clipes de suporte de cilindros, que fixam o cilindro na posição durante a montagem. 2) Disco TableTop: Pode suportar tanto as mangas como os cilindros. É fornecido com 2 cones que fixam a manga na posição correcta. O operador controla o sistema de aperto pneumático com um pedal. Os cones são fabricados de acordo com as especificações do cliente e também podem ser equipados com um pino central para bloquear tanto os cilindros como as mangas. 3) Cilindro de ar TableTop: O Cilindro TableTop Air é feito para mangas e está equipado com um eixo de ar para montagem de placas nas mangas. Um suporte do lado direito pode ser aberto para mudar convenientemente as mangas. Opções Mesa de montagem Faca de corte Suporte de fita sobre calha de precisão
