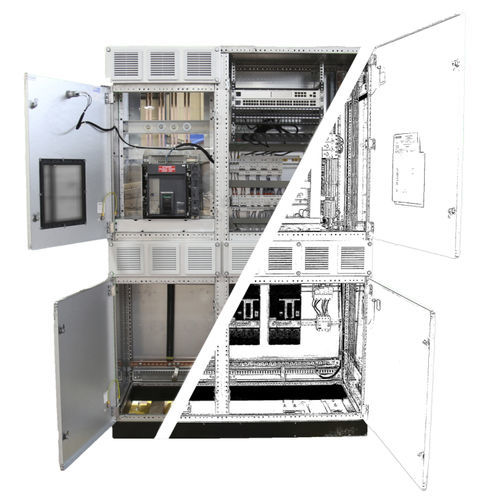

Quadro elétrico de distribuição TGBT

de controleequipadomodular

As nossas soluções de quadros principais de baixa tensão com um IS (Índice de Serviço) de 111 a 333 adaptam-se aos seus critérios relativos ao funcionamento, manutenção e escalabilidade da sua instalação. Podemos integrar uma unidade funcional (FU), o controlo do motor (MCC) e a potência do motor (PCC). O nosso know-how A Aventech desenvolveu o OMERYS, a sua principal solução de quadros de baixa tensão com um IS (Índice de Serviço) de 111 a 333. É modular e pode ser adaptada a aplicações de distribuição eléctrica (PCC) e de controlo de motores (MCC). Satisfará os critérios de funcionamento, manutenção e escalabilidade da sua instalação. Caraterísticas gerais Tensão nominal de serviço até 690 Vac Tensão nominal de isolamento 1.000 V Corrente nominal até 6.300 A Corrente de retenção de curto-circuito: 130 kA/1 s Arranque do motor: Até 250 kW Ponto neutro: TT/TN/IT Separação de formas: 1a a 4b Desde IS 111 até IS 333 Ligações através de cabos ou condutas de bus Chegada dos cabos pela parte superior/inferior Unidade funcional: Fixo/Desmontável/Plug-in Dimensionamento e produção de barramentos de cobre de acordo com Icc com validação de teste de calor/cobre estanhado para FUs de encaixe Painel testado em conformidade com a norma de painéis NF EN 61439-1&2 Resistência ao arco interno (IEC 61641) Unidade funcional Mistura de diferentes FUs na mesma coluna Sistema compacto: Meia gaveta Ligações modulares de controlo remoto ou de rede (Profibus, Modbus, CAN, Ethernet) Conectores frontais/traseiros Sistema de encaixe robusto Conector auxiliar até 72 pinos Com ou sem posição de teste Controlo FU por bus e/ou sistema de cablagem: Com fios ou em rede (Profibus, RS485, Modbus, Ethernet, etc.) Segurança isolamento de 2kV dos barramentos de cobre com tinta epoxi Separação: cobertura de todas as partes energizadas Acesso simplificado através de inspeção termográfica
