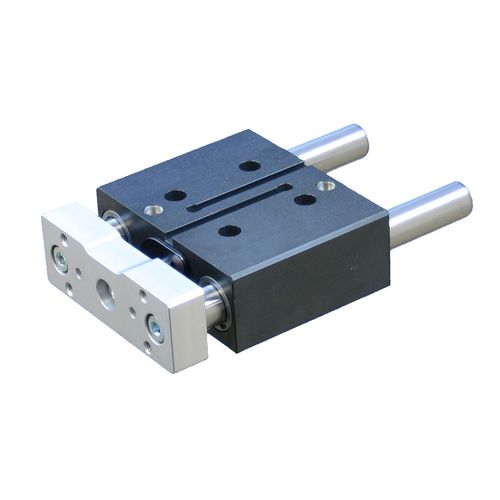

Cilindro guiado Type 31

pneumáticocom haste guiadade pistão magnético

Cilindro pneumático de duplo efeito Guiado por 2 hastes sobre casquilhos de esferas ou rolamentos de bronze Amortecimento elástico no final do curso Pistão magnético e ranhura em T para sensor Opções : Kit de batente traseiro Placa traseira Versão anti-corrosão Cilindro compacto robusto e preciso com guia Guia longa e precisa porque, mesmo para cursos muito curtos, a guia é assegurada por 4 rolamentos de bronze ou 4 casquilhos de esferas, uma vez que o corpo mais curto é o curso de 50 mm: para cursos inferiores, é colocado um anel limitador de curso no cilindro. Este guiamento evita os problemas de contrafortes, regularmente encontrados nas guias ultra-curtas. Estes cilindros pneumáticos são robustos e fiáveis, mesmo a alta velocidade, graças a: tampas do cilindro aparafusadas (sem anéis de retenção) um corpo anodizado a 35 μ uma placa frontal espessa que permite uma centragem longa das hastes para uma melhor resistência à torção Cilindro guiado para detetor universal As ranhuras em T de 5 / 6,5 mm permitem a utilização da maioria das marcas de detectores magnéticos existentes no mercado. Regulação do curso do cilindro guiado compacto O kit de encosto, com amortecedor hidráulico, permite ajustar o curso alargado, ou amortecer a carga útil na posição vertical, assim, este módulo pode ser utilizado como eixo Z na extremidade de um manipulador pneumático. Placa dupla sobre cilindro pneumático guiado A placa traseira, idêntica à placa dianteira, permite fixar este cilindro pelas duas placas e assim ter o corpo em movimento. Cilindro guiado compacto anti-corrosão Para os ambientes que requerem uma versão anti-corrosão, as partes em aço podem ser fornecidas em aço inoxidável (hastes, tampas, parafusos), o corpo e a placa são restantes em alumínio anodizado (sufixo /AC após a referência).
