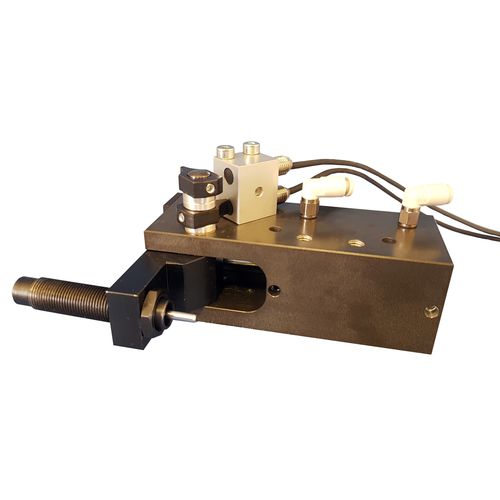

Batente para transportador 3593006

batente para transportador
batente para transportador
Guardar nos favoritos
Comparar


Descrição

Esta rolha retráctil é accionada por um cilindro pneumático de dupla acção. Ela é retraída por uma rotação de 90° do dedo no sentido do movimento da palete ou do objeto a ser parado. Quando é engatado para parar o elemento em movimento, é bloqueado mecanicamente pelo efeito de comutação, de modo que permanece engatado no caso de um corte de ar. O dedo retráctil suporta uma força de choque de até 1280 N quando engatado. É rosqueado como padrão em M8x1 (outra rosca sob pedido, Ø12 maxi). Esta roscagem permite receber um batente mecânico regulável para ajustar a posição do batente, um pino elástico ou um amortecedor hidráulico. Está disponível uma opção de detecção por 2 detectores indutivos de Ø8. Uma versão à esquerda e uma versão à direita estão disponíveis em função do sentido de montagem. Existem 3 aplicações comuns desta rolha retráctil: - Criar uma paragem de transporte, uma paragem de paletes, um separador de paletes, um cilindro de bujão - Atingir uma posição intermédia de um manipulador ou de um pórtico pneumático linear - Realizar a referência de um produto em um posto de trabalho Para sistemas de transferência de paletes ou de fluxo de peças, a escolha do contato no dedo dependerá da massa a ser parada e da velocidade de deslocamento (veja a tabela na documentação). Normalmente é utilizado um amortecedor hidráulico M8x1 para massas <15 kg até 18 m / min e <9 kg até 30 m / min. O batente pode parar massas de até 150 kg a 9 m / min com um amortecedor M12x1 ajustável. Um amortecedor elástico pode ser suficiente se a precisão de paragem não for uma função desejada.

---

Catálogos

Não estão disponíveis catálogos para este produto.
