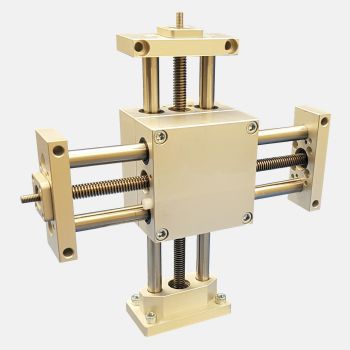

Mesa de posicionamento YZ Type 308N

XZXYZde precisão

Mesa elevatória para motor elétrico Fixação com a sua extremidade reforçada para utilização vertical Acionamento por fuso de esferas ou fuso de avanço Guiado por 2 hastes sobre casquilhos de esferas (ou rolamentos lisos na versão com parafuso de avanço) Opções : Adaptação do motor (motor não fornecido) Montagem em mesa XZ ou XYZ Adaptação do motor para mesa elevatória Estas mesas elevatórias são fornecidas sem motor, mas a adaptação do seu motor pode ser efectuada por nós. Algumas adaptações são padrão, especialmente para motores padrão (NEMA17 ou NEMA23), se as dimensões do seu motor não estiverem listadas, contacte-nos para verificar a viabilidade da adaptação do seu motor a partir das nossas peças brutas. Apresentação das mesas elevatórias a motorizar A versão de parafuso trapezoidal é irreversível e a precisão axial é <0,15 mm (na prática 0,02 a 0,10 mm). A versão de parafuso de esferas é reversível e a precisão axial é <0,07 mm. O curso máximo é de 300 mm, podendo ser produzido qualquer curso intermédio. Montagem de mesas em sistemas XZ, YZ ou XYZ Para uma mesa cruzada XZ, as mesas são montadas uma na outra diretamente pelo corpo com a opção 308922* (são feitos furos lisos no corpo de uma mesa). Para uma mesa YZ ou XYZ, a placa de extremidade da mesa elevatória é fixada no corpo ou na placa de base de uma mesa horizontal Tipo 308. Geralmente fixada pela placa terminal na aplicação vertical, também é possível fixá-la pelo corpo para a utilizar horizontalmente com a carga a deslocar fixada na placa terminal robusta.
