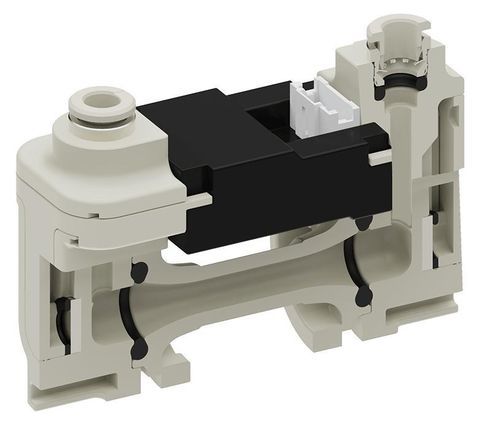

Sensor de fluxo ultrassônico IFS

de massapara líquidospara aplicações higiênicas

Visão geral
Medição de vazão precisa, higiênica e sem contato. O sensor de vazão ultrassônico IFS mede o fluxo com precisão e garante uma dosagem exata na aplicação. A eletrônica de avaliação realiza a análise da medição em tempo real e a potente tecnologia de processador permite medições rápidas e precisas.

Principais características

• AVS Römer push-in connector com tecnologia patenteada hyperfit®
• Eletrônica de avaliação para processamento de medição em tempo real
• Sensores ultrassônicos para medição sem contato
• Design higiênico otimizado para minimizar espaços mortos
• Seção livre do tubo permitindo fluxo total
• Compensação de temperatura integrada para medição precisa

Vantagens

• Design higiênico: medição sem contato, otimização de espaços mortos, conceito de vedação patenteado hyperfit®
• Medição rápida e precisa: tecnologia de processador potente e avaliação em tempo real
• Alto desempenho: seção livre do tubo para fluxo total e medição precisa graças à compensação de temperatura integrada
• Ampla gama de aplicações: água, leite, xarope e outros a pedido

Princípio de funcionamento
A medição de vazão ultrassônica é realizada de acordo com o método da diferença de tempo de trânsito. A velocidade média do fluxo v_m é obtida a partir da diferença de tempo de trânsito entre os sensores. Fórmula (texto): v_m = (c^2 / (2 * L)) * (1/t1 - 1/t2). Onde v_m = velocidade média do fluxo, c = velocidade do som, L = comprimento da distância de medição entre os sensores, t1 = tempo do sensor 1 ao sensor 2, t2 = tempo do sensor 2 ao sensor 1. A velocidade média v_m e a secção de fluxo A fornecem a vazão Q: Q = v_m * A.

Opções de integração
Diversos sinais de saída disponíveis:

• Analógico: 0-5 VDC (opcionalmente pulso)
• Digital: Modbus, I²C (incluindo descrição da interface)

Opções personalizadas

• Opção padrão: AVS Römer push-in connector nos tamanhos 4, 6 e 8 mm
• Soluções personalizadas disponíveis mediante solicitação

Aplicações

• Food & Beverage (ex.: máquinas de café, equipamentos para leite, postmix/premix)
• Aplicações industriais
• Life Science

Características / especificações técnicas

• Tipo de sensor: Ultrassônico, sem contato
• Vedação / conector: AVS Römer push-in connector com conceito de vedação hyperfit®
• Avaliação de medição: Eletrônica de avaliação em tempo real, processador potente
• Princípio de medição: Tempo de trânsito / método da diferença de tempo
• Compensação: Compensação de temperatura integrada
• Seção de passagem: Seção livre do tubo permitindo fluxo total
• Saídas: Analógico 0-5 VDC (pulso opcional); Digital Modbus, I²C (descrição da interface disponível)
• Tamanhos padrão de conector: 4 mm, 6 mm, 8 mm
• Meios típicos: Água, leite, xarope (outros mediante solicitação)
