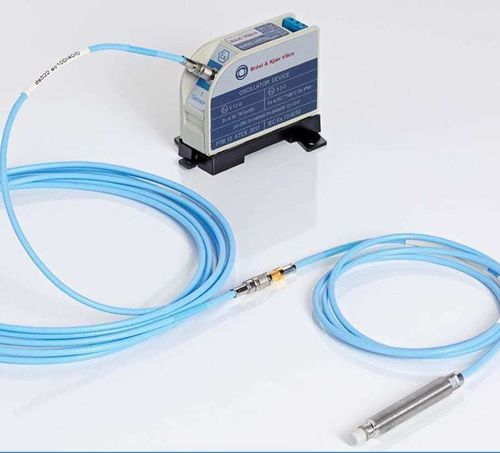

Sensor de deslocamento linear ds821, ds822

sem contatopor correntes de Focaultindustrial

Aplicações: - Turbinas a vapor, gás, hidráulicas - Motores diesel, gás - Compressores Detalhes do produto: Sensores de deslocamento sem contato fornecem monitoramento confiável de vibrações em máquinas de eixo rotativo. A gama de sensores de deslocamento por correntes de Foucault da Brüel & Kjær Vibro é adequada para o monitoramento de máquinas rotativas e alternativas em uma ampla gama de indústrias e para aplicações em áreas perigosas. A cadeia de medição pode ser usada em ambientes internos ou externos quando o dispositivo de acionamento está instalado em uma carcaça protetora adequada. A medição de deslocamento é a distância ou amplitude movida a partir de uma posição de repouso. A unidade de medida é µm ou mils. Sensores de Deslocamento por Correntes de Foucault (ECDS) Em muitas aplicações de monitoramento, os sensores de deslocamento por correntes de Foucault sem contato (ECDS) são a escolha preferida para uma ampla gama de tarefas de monitoramento de condições e proteção de máquinas. Eles são tipicamente usados para medir vibrações e deslocamentos relativos do eixo, bem como sensores de referência. Eles geralmente medem: - Vibrações (vibrações e deslocamentos radiais e axiais do eixo) - Referência (referência de fase e medição de velocidade) - Posição (por exemplo, posição axial do eixo, queda da haste/posição da haste) Essas medições ajudam a identificar falhas comuns das máquinas, como desequilíbrio e desalinhamento. Descrição técnica: Os sistemas de sensores de deslocamento por correntes de Foucault consistem em um sensor de deslocamento com um cabo integrado, um cabo de extensão separado opcional e o driver (oscilador/demodulador contendo o restante da eletrônica do sistema de sensores e formando a interface com o sistema de monitoramento). Cada série está disponível em comprimentos de sistema de 5 m e 10 m. Nossos sistemas e sensores ECDS são divididos nos seguintes grupos: - Série ds821 – Adequada para aplicações padrão (faixas de medição de 2 mm, 4 mm e 8 mm) - Série ds822 – Para uso em ambientes perigosos (ATEX, IECEx, EACEx, UL HazLoc) (faixas de medição de 2 mm e 4 mm) Série DS822 – ATEX Sensores de deslocamento sem contato aprovados pela ATEX permitem a medição de vibrações relativas do eixo, deslocamento relativo do eixo, velocidade do rotor, etc. Uma superfície de medição metálica condutora, de preferência em 42CrMo4, é essencial. A tensão de saída do sensor, dentro de sua faixa de medição de deslocamento, é diretamente proporcional à distância entre a ponta do sensor e a superfície de medição. Influências externas perturbadoras, como loops de terra, efeitos de temperatura e influências dielétricas, como óleo e gás, são desprezíveis. É possível a conexão direta de cabos de sinalização de até 1000 m de comprimento do gabinete de terminais até o sistema eletrônico. Além disso, o sensor pode ser substituído sem a necessidade de recalibração. Este sensor de deslocamento atende aos requisitos essenciais de precisão das normas API-670 e DIN-45670. Características: - Sensores de deslocamento e sensores de deslocamento indutivos para medir: - Vibrações relativas do eixo, vibração axial, velocidade/disparo - Posição relativa do eixo - Expansão absoluta e relativa - Velocidade e posição de fase - Queda da haste (em compressores) - Excentricidade - Detecção de problemas de máquinas: - Desequilíbrio - Desalinhamento - Eixo dobrado - Excentricidade - Fissura do eixo - Problemas de acoplamento - Turbilhão de óleo - Chicote de óleo - Atrito do rotor - Excelente estabilidade de temperatura - Robustez e alta confiabilidade - Conformidade API 670 - Ponta de sonda de cerâmica para uso em ambientes difíceis Características / Especificações técnicas: - Tecnologia: Sensores de deslocamento por correntes de Foucault (ECDS) - Aplicações: turbinas a vapor, gás, hidráulicas, motores diesel/gás, compressores - Faixas de medição: 2 mm, 4 mm, 8 mm dependendo da série - Versões ATEX disponíveis (série ds822) - Comprimentos de sistema: 5 m e 10 m - Substituição do sensor sem recalibração - Conformidade API-670 e DIN-45670 - Saída proporcional à distância ponta/superfície - Insensível a distúrbios externos (terra, temperatura, dielétricos) - Conexão direta até 1000 m
