Antena UHF

RFIDPCB

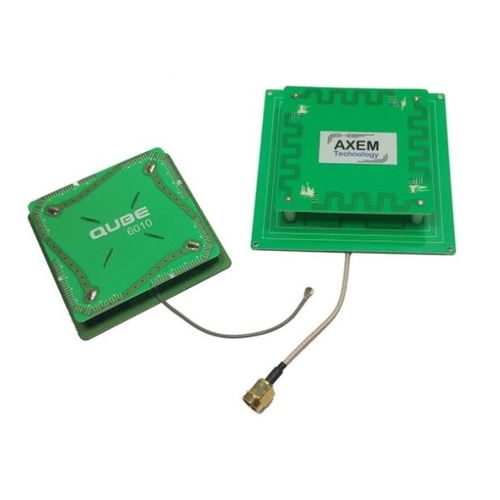

A tecnologia AXEM UHF RFID quadrifilare antenas OEM, traz óptimas performances de integração para leitores RFID. Estão disponíveis em vários tamanhos desde 40 x 40 mm até 79 x 79 mm, com diferentes conexões (SMA, CMP, UFL...). A Tecnologia AXEM combina estas antenas com o módulo UHF OEM RED 4s. Dimensões - QUBE 4010: 40 x 40 10,7mm MTQMA 4510: 45 x 45 x 10mm QUBE 6010: 60 x 60 x 10,7mm MQMA 7910: 79 x 79 x 10mm Tipo de antena - Quadrifilar Ganho - QUBE 4010: 0 MTQMA 4510: -2.0 dBiL a 866MHz QUBE 6010: 2,5 MQMA 7910: 0.5 dBiL a 867,0 MHz Largura de banda - QUBE 4010: 16 MHz (-3dB no Pico de Ganho) MTQMA 4510: 12 MHz @ -10 dB R.L QUBE 6010: 30 MHz/ 24MHz (-3dB no Pico de Ganho) MQMA 7910: 15 MHz @ -10 dB R.L Relação Axial - QUBE 4010: 1.3 MTQMA 4510: N/A QUBE 6010: 1.3 MQMA 7910: N/A VSWR - QUBE 4010: 0 MTQMA 4510: 2.0 : 1 máximo. QUBE 6010: 0 MQMA 7910: 2.0 : 1 máx Impedância - QUBE 4010: 0 MTQMA 4545: 50 Ohms QUBE 6010: 0 MQMA 7910: 50 Ohms Largura do feixe - QUBE 4010: N/A MTQMA 4510: 130 graus tipográfico QUBE 6010: N/A MQMA 7910: 110 graus tipográficos
